Описание
Тип топлива — дизель. Оборудование работает с дизельным топливом (соляркой).
Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка дизельная.
- Двухступенчатая, большое/малое горение.
- Работает с камерой сгорания любого типа.
- Механическое распыливание топлива под высоким давлением при помощи форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и топлива.
- Устройство распыливания можно демонтировать, не снимая горелки с котла.
- Регулятор подачи воздуха на 1-й и 2-й ступенях посредством электрического серводвигателя с задвижкой в режиме ожидания.
- При использовании биодизеля горелка должна быть оснащена специальными компонентами: гибкими топливными шлангами, линейными фильтрами и насосом.
- Горелка оборудована крепежным фланцем и уплотнительными прокладками, а также двумя гибкими шлангами, линейным фильтром и тремя форсунками.
- По запросу: работа на биодизеле.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции.
- Устройство регуляции подачи воздуха для сгорания.
- Фланец крепежа к котлу с откидным шарниром для демонтажа диска и устройства распыливания топлива.
- Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
- Трехфазный электрический двигатель управляет работой вентилятора и насоса.
- Шестеренчатый насос с регулятором давления и клапанами перекрытия/подачи топлива.
- Блок распыливания с закрывающей форсунку иглой.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
- Контроль пламени с помощью фоторезистора.
- Блок управления горелкой: переключатели вкл./выкл., первой и второй ступеней, индикаторы работы и блокировки горелки.
- Клеммная коробка для подвода электропитания, подсоединения термостата 4-х и 7-ми полярными штекерами к горелке и контроля работы горелки на второй ступени.
- Степень электрозащиты IP40.
Детализация модели
| Артикул: | 31310011 |
| Мощность мин. | 873 |
| Мощность макс. | 3186 |

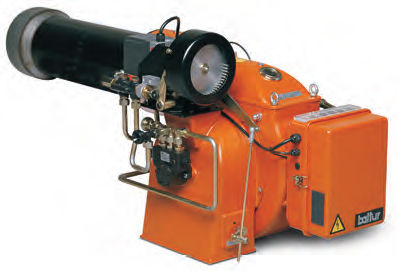

| Модель | BT 250 DSG 4T Hinged |
| Электрическое подключение | 3N AC 50Гц 400V |
| Мощность двигателя | 7,5 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 915 |
| B, мм | 760 |
| C, мм | 1220 |
| D, мм | 290 |
| E, мм | 260 |
| F, мм | 225 |
| Размеры упаковки LxPxH, мм | 1730x1030x880 |
| Вес, кг | 225 |
Фланец горелки
| I, мм | 340 |
| I1, мм | 340 |
| L, мм | 396 |
| M, мм | M16 |
| N, мм | 275 |
Стандартная комплектация
Жидкотопливный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980057 | Звукоизоляционный кожух |
| Работа на биодизеле 5) |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 5) | Биодизель в соответствии с Европейскими нормами EN 14213-FAME. |
| Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг. |
|
