Описание
Тип топлива — дизель. Оборудование работает с дизельным топливом (соляркой).
Одноступенчатая горелка. Одноступенчатая горелка не имеет регулировки по мощности и работает в режимах вкл/выкл.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка дизельная.
- Одноступенчатая, функционирует в режиме включено/выключено.
- Работает с камерой сгорания любого типа.
- Механическое распыливание топлива под высоким давлением при помощи форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и топлива.
- Устройство распыливания можно демонтировать, не снимая горелки с котла.
- Ручное регулирование расхода воздуха.
- Горелка оборудова на семиполярным электрическим штекером, крепежным фланцем и уплотнительными прокладками, а так же двумя гибкими
- шлангами, линейным фильтром и форсункой.
- По запросу: удлиненное сопло
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления, обеспечивающий надежную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Устройство регуляции подачи воздуха для сгорания, автоматическое устройство перекрытия доступа воздуха в топку при выключении горелки.
- Крепежный фланец, скользящий вдоль сопла,позволяет найти оптимальное положение соплав камере сгорания.
- Регулируемая головка сгорания оснащена сопловой трубой из нержавеющей стали и стальным диском пламени.
- Однофазный электрический двигатель управляет работой вентилятора и насоса.
- Шестеренчатый насос с регулятором давления и клапанами перекрытия/подачи топлива.
- Устройство предварительного подогрева топлива (версия H).
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
- Контроль пламени с помощью фоторезистора.
- Семиполярный выходной штекер для подвода электропитания и подсоединения термостата.
- Степень электрозащищенности IP40.
- Звукоизоляционный пластиковый кожух.
Детализация модели
| Артикул: | 35530011 |

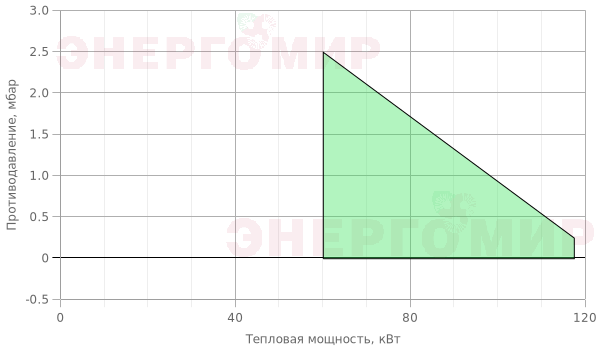

| Мощность мин. | 60.2 |
| Мощность макс. | 118 |

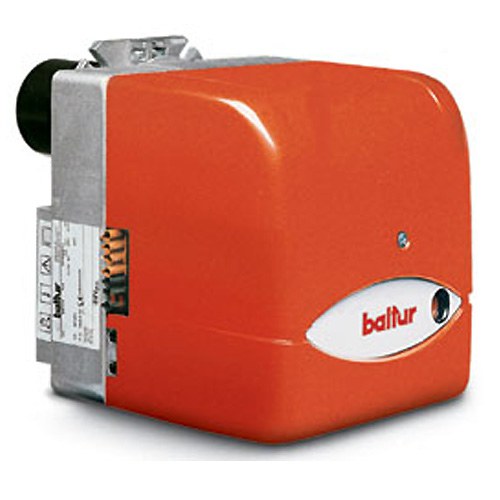

| Модель | BTL 10 H |
| Электрическое подключение | 1N AC 50Гц 230V |
| Мощность двигателя | 0.11 |
| Примечание |
1) 2) |
Габаритные и присоединительные размеры
| A, мм | 245 |
| B, мм | 270 |
| C, мм | 480 |
| D, мм | 50-158 |
| E, мм | 90 |
| F, мм | 90 |
| Размеры упаковки LxPxH, мм | 540x300x320 |
| Вес, кг | 12 |
Фланец горелки
| I, мм | 170 |
| I1, мм | 140 |
| L, мм | 130-155 |
| M, мм | M8 |
| N, мм | 95 |
Стандартная комплектация
Топливный линейный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу (фланец, прокладка, семиполярный штекер)
Опции
Сопло длинною в 250мм
Примечания
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
2) Горелка оборудована устройством подогрева топлива
Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/м3.
Информация о форсунках и давлении насоса
