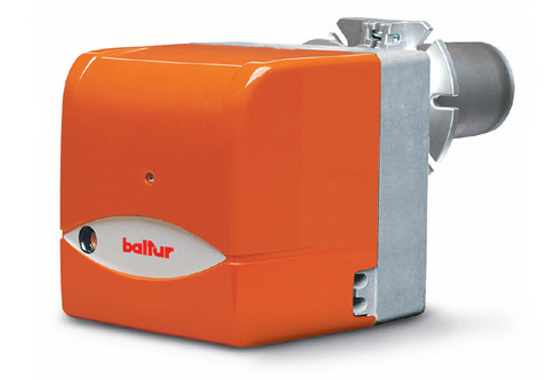

Описание
Тип топлива — дизель. Оборудование работает с дизельным топливом (соляркой).
Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Пониженное содержание выбросов NOx и СО по Европейскому стандарту EN267 «Класс III».
- Горелка дизельная.
- Двухступенчатая, большое/малое горение.
- Подходит для работы с камерами сгорания без реверсии пламени.
- Механическое распыливание топлива под высоким давлением при помощи форсунки.
- Устройство распыления можно демонтировать, не снимая горелки с котла.
- Регулятор подачи воздуха на 1-й и 2-й ступенях посредством электрического серводвигателя с задвижкой в режиме ожидания.
- При использовании биодизеля горелка должна быть оснащена специальными компонентами: гибкими топливными шлангами, линейным фильтром и насосом (опции).
- Горелка оборудована четырехполярный и семиполярным штекерами, крепежным фланцем и уплотнительными прокладками, а также двумя гибкими шлангами, линейным фильтром и одной форсункой.
- По запросу: работа на биодизеле.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции.
- Устройство регуляции подачи воздуха для сгорания, система автоматического перекрытия доступа воздуха в топку при выключении горелки.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
- Однофазный электрический двигатель управляет работой вентилятора и насоса.
- Шестеренчатый насос с регулятором давления и клапанами перекрытия/подачи топлива.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
- Контроль пламени с помощью фоторезистора.
- Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
- Степень электрозащиты IP40.
- Звукоизоляционный пластиковый кожух.
Детализация модели
| Артикул: | 35640050 |
| Мощность мин. | 70 |
| Мощность макс. | 190 |
| Модель | RINOx 190 L2 |
| Электрическое подключение | 1N AC 50Гц 230V |
| Мощность двигателя | 0,18 |
| Примечание |
1) |
Габаритные и присоединительные размеры
| A, мм | 303 |
| B, мм | 345 |
| C, мм | 620 |
| D, мм | 100-250 |
| E, мм | 100 |
| F, мм | 100 |
| Размеры упаковки LxPxH, мм | 780x660x600 |
| Вес, кг | 18 |
Фланец горелки
| I, мм | 166 |
| I1, мм | 166 |
| L, мм | 150-200 |
| M, мм | M10 |
| N, мм | 110 |
Стандартная комплектация
Топливный линейный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу (фланец, прокладка, 4- и 7-полярные штекеры)
Опции
| Код | Описание |
| по запросу | Работа на биодизеле (5) |
Примечания
| 1) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 5) | Биодизель в соответствии с Европейскими нормами EN 14213-FAME. |
| Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг. |
|
Информация о форсунках и давлении насоса
