Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Одноступенчатая горелка. Одноступенчатая горелка не имеет регулировки по мощности и работает в режимах вкл/выкл.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая.
• Одноступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Система рециркуляции дымовых газов для снижения содержания выбросов оксидов азота (NОx) класс II по нормам EN676.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Ручное регулирование расхода воздуха.
• По запросу: возможно установить блок контроля герметичности клапанов.
• Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• Семиполярный штекер для подвода электропитания и подсоединения термостата.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

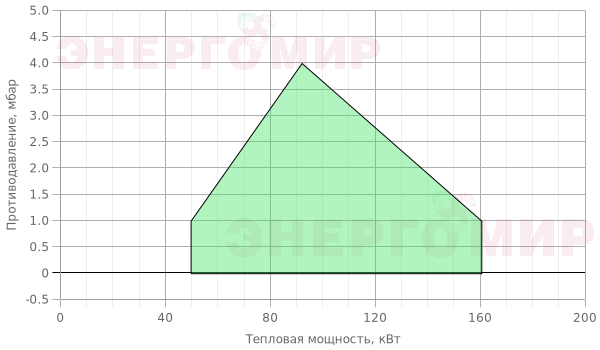

Детализация модели

МодельBTG 15

Артикул:	17080010
Мощность мин.	50
Мощность макс.	160
Модель	BTG 15
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0.18
Примечание	1)

Габаритные и присоединительные размеры

МодельBTG 15

A, мм	303
A1, мм
A2, мм
B, мм
B1, мм	275
B5, мм	70
B6, мм
C, мм	680
D, мм	150-280
E, мм	126
F, мм	114
R, мм
Размеры упаковки LxPxH, мм	780x370x410
Вес, кг	18

Фланец горелки

МодельBTG 15

I, мм	185
I1, мм	185
L, мм	170-210
M, мм	M10
N, мм	135
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка)и семиполярный штекер

Опции

Примечания

1)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. LPG HI 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
BTG 15	Прир. газ	CE	81A	—	65	19990466	в комплекте	—	—	96000001	—	M2	—
BTG 15	Прир. газ	CE	81B	—	360	19990002	в комплекте	—	—	—	—	M2	—
BTG 15	Прир. газ	CE	81B	CTV	360	19990002	в комплекте	—	—	—	98000100	M2	12)
BTG 15	Прир. газ	CE	81С	—	360	19990005	в комплекте	—	—	—	—	M2	—
BTG 15	Прир. газ	CE	81С	CTV	360	19990005.html >19990005	в комплекте	—	—	—	98000100	M2	12)



Модель

Вид газа

Версия

Кривая на графике

Исполнение

P. Мин *, мбар

Газовая рампа

Регулятор со встроенным фильтром без фильтра

Фильтр

Адаптер

Схема

Примеч.

BTG 15

LPG

CE

—

—

30

19990466

в комплекте

—

—

96000001

M2

—
