Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

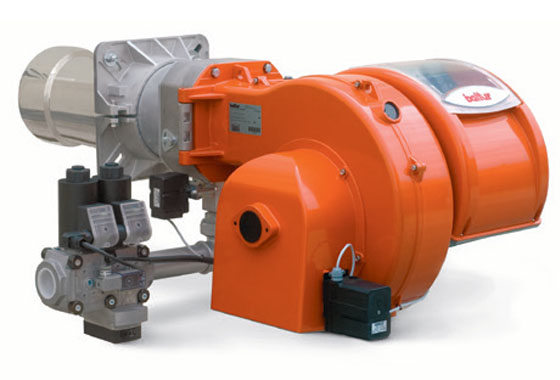

TBG…ME — Двухступенчатые, прогрессивные/модуляционные газовые горелки с электронным регулированием.

TBG…LX ME — Двухступенчатые, прогрессивные/модуляционные газовые горелки с низким выходом экологически вредных веществ и электронным регулированием

Отличаются высоким КПД, низким уровнем выбросов СО и NOx ,стабильным горением топливовоздушной смеси, а также высоконапорным вентилятором, позволяющим работать при повышенном сопротивлении камеры сгорания котла.

Основные преимущества:

• Работают с камерой сгорания любого типа
• Автоматическое или ручное регулирование соотношения топливо-воздух
• Смешивание воздуха и газа в сопловой трубе
• Устройство смешивания демонтируется, не снимая горелки с котла
• Сопловая труба и дефлектор из нержавеющей стали
• Горелки предназначены для котлов, теплогенераторов, печей, сушилок и других технологических агрегатов

ВНИМАНИЕ: Газовая рампа не входит в стоимость и комплект поставки горелки.

Технические и функциональные характеристики

• Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
• Функционирование на двух прогрессивных ступенях/модуляционное.
• Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40
• (заказывается отдельно вместе со специальным набором для модуляции).
• Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Образование газовоздушной смеси в воздуходувной трубе.
• Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих
• веществ, в частности оксидов азота (Nox).
• Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с
• котла.
• Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива
• EN676.
• Соотношение модуляции: 1:4.
• Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание
• рассеивания тепла через дымоход.
• Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .
• Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
• Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к
• котлу.

Конструктивные характеристики

• Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
• Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,
• позволяющей получить оптимальную линейность открытия воздушной заслонки.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Окошко для контроля пламени.-
• Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
• Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с
• электронным управлением .
• Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального
• давления, регулятором давления и газовым фильтром.
• Проверка наличия пламени через ионизацию электродов.
• Высоконадежные разъемы для соединения с газовой рампой.
• 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем
• для управления второй ступенью или электронным регулятором мощности.
• Подготовлена для подключения к микроамперметру с ионизационным кабелем.
• Электропроводка класса защиты IP44.
• TBG 45 — 60 ME
• Высокоэффективный центробежный вентилятор.
• Привод вентилятора — однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.
• Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель
• пуска/останова и кнопка разблокировки горелки.
• Автоматический блок управления и контроля горелки с микропроцессором (электронный кулачок) в соответствии с
• европейским нормативом EN298, оснащенный блоком контроля герметичности клапанов и соединением еBus.Дисплей
• отображения рабочей последовательности и кода ошибки в случае блокировки горелки.

Стандартная комплектация:

Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
