Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Газововая 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
• Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676
• Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
• Сопловую сборку можно снять, не снимая горелки с котла
• Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
• Воздухозаборник с воздушной заслонкой.
• Регулировка расхода воздуха посредством электрического сервопривода.
• Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
• Изменение скорости вращения вентилятора в соответствии с рабочей точкой с помощью инвертора для снижения электропотребления и шума.
• Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального даления газа, регулятором давления и газовым фильтром.
• Возможно выбрать газовую рампу с контролем герметичности клапанов (Исполнение CTV).
• Штекеры горелка/рампа с защитой от неправильного подключения.
• Нижнее подсоединение газовой рампы.
• Ионизационный контроль пламени с разъемом для подключения микроамперметра.
• Семиполюсный штекер для подключения электропитания и термостата.
• Четырехполюсный штекер для управления второй ступенью горелки.
• Класс электрозащиты: IP44.

Детализация модели

МодельTBG 85 PV

Артикул:	17480020

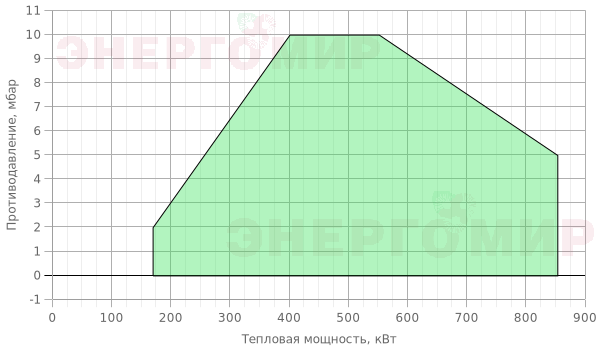

Мощность мин.	170
Мощность макс.	850
Модель	TBG 85 PV
Электрическое подключение	1ф AC 50Гц 230В
Мощность двигателя	1,1
Примечание	3) 4)

Габаритные и присоединительные размеры

МодельTBG 85 PV

A, мм	645
A1, мм	275
A2, мм	370
B, мм
B1, мм	380
B5, мм
B6, мм	200
C, мм	1230
D, мм	175-400
E, мм	180
F, мм	178
R, мм
Размеры упаковки LxPxH, мм	1070x800x700
Вес, кг	80

Фланец горелки

МодельTBG 85 PV

I, мм	280
I1, мм	280
L, мм	250-325
M, мм	M12
N, мм	190
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

• Комплект крепления горелки к котлу (фланец, прокладка)
• Семи- и четырехполюсный электрические штекеры

Опции

Код	Описание
97980053	Звукоизоляционный кожух

Примечания

3)	Шумоглушащий воздухозаборник.
4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Контроль герметичности не требуется согласно EN676
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер  горелка / рампа	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 85 PV	Прир. газ	CE	116A	—	360	19990547	в комплекте	96000032	—	B7	—
				CTV	360	19990547	в комплекте	96000032	98000101	B7	12)
			116B	—	360	19990548	в комплекте	96000007	—	B7	—
				CTV	360	19990548	в комплекте	96000007	98000101	B7	12)
			116C	—	360	19990549	в комплекте	—	—	B7	—
				CTV	360	19990549	в комплекте	—	98000101	B7	12)
			116D	—	360	19990550	в комплекте	—	—	B7	—
				CTV	360	19990550	в комплекте	—	98000102	B7	12)



Модель	Вид газа	Версия	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер  горелка / рампа	Устройство контроля герметичности клапанов	Комплект форсунок LPG	Схема	Примеч.
TBG 85 PV	LPG	CE		30	19990548	в комплекте	96000007	—	98000357	B7	12)
TBG 85 PV	LPG	CE	CTV	30	19990548	в комплекте	96000007	98000101	98000357	B7	12)
