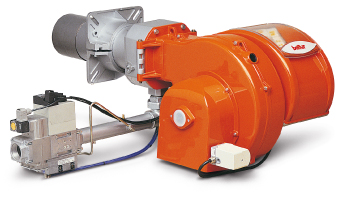

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая по стандарту СЕ EN676.
• Прогрессивно-двухступенчатая с плавной регулировкой мощности.
• Модуляционный режим может быть получен при установке регулятора мощности RWF40 и модуляционного комплекта (опции).
• Регулировка расхода воздуха электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• Регулировка газа посредством пневматического клапана газ/воздух.
• Работает с камерой сгорания любого типа, по стандарту EN 303.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
• Степень электрозащищенности IP55.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Вентилятор приводится в действие 3-ёх фазным электродвигателем.
• Звукоизоляционный кожух на стороне забора воздуха обеспечивает оптимальную траекторию воздушного потока и низкий уровень шума на впуске.
• Электропанель из легкого алюминиевого литья.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (по стандарту EN298).
• На дисплее панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и посторного запуска (возможно установить электронный регулятор мощности RWF40).
• Контроль наличия пламени с помощью электрода ионизации.
• Газовая рампа оборудована пневматическим клапаном газ/воздух и клапаном безопасности, прессостатом минимального давления газа, регулятором давления газа и газовым фильтром.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.

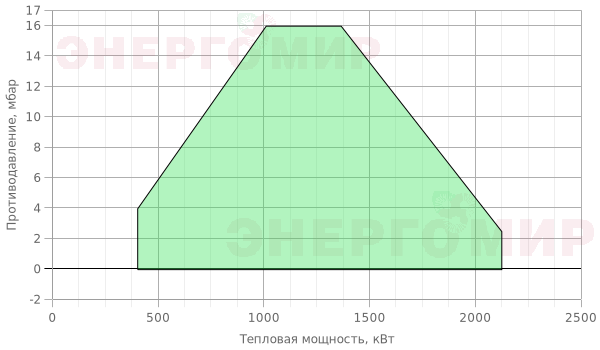

Детализация модели

МодельTBG 210 PN

Артикул:	17700010
Мощность мин.	400
Мощность макс.	2100
Модель	TBG 210 PN
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	3
Примечание	4)

Габаритные и присоединительные размеры

МодельTBG 210 PN

A, мм	645
A1, мм
A2, мм
B, мм
B1, мм	380
B5, мм	160
B6, мм
C, мм	1280
D, мм	200-450
E, мм	250
F, мм	219
R, мм
Размеры упаковки LxPxH, мм	1080x770x700
Вес, кг	94

Фланец горелки

МодельTBG 210 PN

I, мм	320
I1, мм	320
L, мм	280-370
M, мм	M12
N, мм	255
Z, мм	12
Z1, мм	112.5
Z2, мм	54

Стандартная комплектация

4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
97980053	Звукоизоляционный кожух TBG 55-210
98000057	Регулятор мощности CTRON08 TBG55-210
98000023	Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000040	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000041	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000042	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000043	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000044	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
11)	Согласно EN676 в составе газовой рампы должно быть устройство контроля герметичности клапанов.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 210 PN	Прир. газ	CE	88A	CTV	100	19990442	в комплекте	—	—	96000007	98000101	D3	11)
TBG 210 PN	Прир. газ	CE	88A	CTV	360	19990449	в комплекте	—	—	96000007	98000101	D3	11)
TBG 210 PN	Прир. газ	CE	88B	CTV	100	19990443	в комплекте	—	—	—	98000101	D3	11)
TBG 210 PN	Прир. газ	CE	88C	CTV	600	19990530	в комплекте	—	—	—	98000102	D3	11)
TBG 210 PN	Прир. газ	CE	88D	CTV	700	19990531	в комплекте	—	—	—	98000101	D3	11)
TBG 210 PN	Прир. газ	СЕ	88E	CTV	700	19990537	в комплекте	—	—	—	98000101	D3	11)



Модель

Вид газа

Версия

Кривая на графике

Исп.

P. Мин *, мбар

Газовая рампа

Регулятор со встроенным фильтром без фильтра

Фильтр

Адаптер

Устройство контроля герметичности клапанов

Комплект форсунок LPG

Схема

Примеч.

TBG 210 PN

LPG

CE

—

CTV

30

19990443

в комплекте

—

—

—

98000101

98000359

D3

11)
