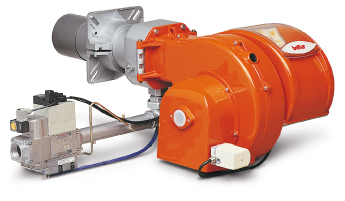

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Газовая горелка.
• Пониженное содержание выбросов NOx и СО по Европейскому стандарту EN676 («Класс III»).
• Прогрессивно-двухступенчатая с плавной регулировкой мощности.
• Модуляционный режим может быть получен при установке регулятора мощности RWF40 и модуляционного комплекта (опции).
• Работает с камерой сгорания любого типа, по стандарту EN303.
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Смешивание воздуха и газа в сопловой трубе.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
• Устройство смешения можно демонтировать не снимая горелки с котла.
• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• Регулировка газа посредством пневматического клапана газ/воздух.
• Горелка оборудована фланцем и уплотнительной прокладкой для крепления к котлу, 4-ёх и 7-ми полярными штекерами.
• По запросу: можно установить газовую рампу с блоком контроля герметичности клапанов (опция).
• Предел регулирования 1:4.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Глазок контроля пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Прессостат воздуха.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Газовая рампа-моноблок оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Контроль наличия пламени с помощью электрода ионизации.
• 7-полярный штекер для подвода электропитания и подсоединения термостата, 4-полярный для управления на второй ступени или подсоединения электронного регулятора.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.
• Степень электрозащищенности IP44.

Детализация модели

МодельTBG 60 PN

Артикул:	17290010

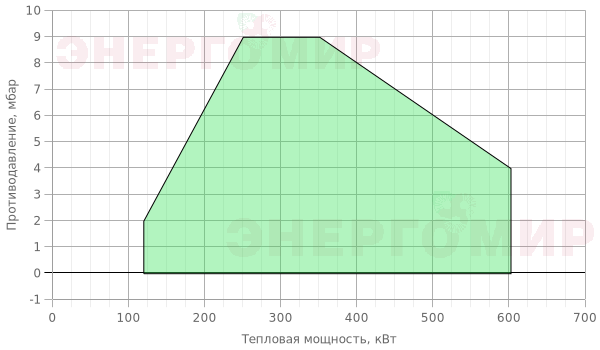

Мощность мин.	120
Мощность макс.	600
Модель	TBG 60 PN
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	0.75
Примечание	4)

Габаритные и присоединительные размеры

МодельTBG 60 PN

A, мм	550
A1, мм
A2, мм
B, мм
B1, мм	325
B5, мм	160
B6, мм
C, мм	920
D, мм	140-300
E, мм	156
F, мм	152
R, мм
Размеры упаковки LxPxH, мм	970x570x480
Вес, кг	42

Фланец горелки

МодельTBG 60 PN

I, мм	260
I1, мм	260
L, мм	225-300
M, мм	M12
N, мм	160
Z, мм	12
Z1, мм	79
Z2, мм	45.5

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4-ёх полярный и 7-ми полярный штекер

Опции

Код	Описание
97980054	Звукоизоляционный кожух BGN 40P-BGN50 / TBG 45-60
98000058	Регулятор мощности CTRON08 TBG45-60
98000023	Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000040	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000041	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000042	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000043	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000044	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Согласно EN676 устройство контроля герметичности клапанов не требуется
CTV)	Газовая рампа с устройством контроля герметичности клапанов
Номинальная калорийность природного газа при 0°C, 1013 мбар: Hi = 35,8 МДж/м3 = 8550 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 60 PN	Прир. газ	CE	105A	—	100	19990441	в комплекте	—	—	96000004	—	D3	—
TBG 60 PN	Прир. газ	CE	105A	CTV	100	19990441	в комплекте	—	—	96000004	98000101	D3	12)
TBG 60 PN	Прир. газ	CE	105A	—	360	19990448	в комплекте	—	—	96000004	—	D3	—
TBG 60 PN	Прир. газ	CE	105A	CTV	360	19990448	в комплекте	—	—	96000004	98000101	D3	12)
TBG 60 PN	Прир. газ	CE	105B	—	100	19990442	в комплекте	—	—	—	—	D3	—
TBG 60 PN	Прир. газ	CE	105B	CTV	100	19990442	в комплекте	—	—	—	98000101	D3	12)
TBG 60 PN	Прир. газ	CE	105C	—	100	19990443	в комплекте	—	—	96000013	—	D3	—
TBG 60 PN	Прир. газ	CE	105C	CTV	100	19990443	в комплекте	—	—	96000013	98000101	D3	12)
