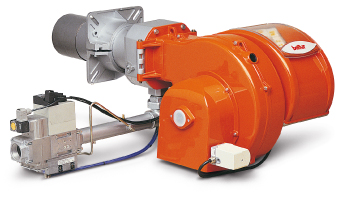

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Пониженное содержание выбросов NОx и СО по Европейскому стандарту EN676 («Класс III»).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Горелка с плавной регулировкой может быть получена путем дополнения регулятора RWF40 и модуляционного комплекта (опции).
• Работает с камерой сгорания любого типа в соответствии со стандартом EN 303.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
• Регулировка газа посредством пневматического клапана газ/воздух.
• Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах.
• Предел регулирования 1:4.
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Горелка оборудована устройством перекрытия доступа воздуха в топку.
• В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Вентилятор приводится в действие 3-фазным электродвигателем.
• Электрический двигатель управляет работой вентилятора.
• На дисплее в панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и повторного запуска (возможно установить электромодулятор RWF 40).
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Электропанель из лёгкого аллюминевого литья.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (EN298).
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Газовая рампа-моноблок оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.

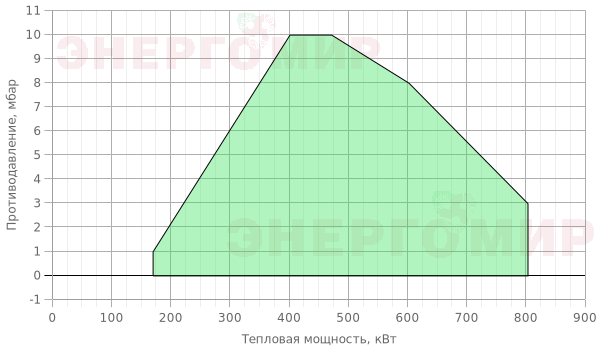

Детализация модели

МодельTBG 80 LX PN

Артикул:	17520010
Мощность мин.	130
Мощность макс.	800
Модель	TBG 80 LX PN
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	1.1
Примечание	4)

Габаритные и присоединительные размеры

МодельTBG 80 LX PN

A, мм	645
A1, мм
A2, мм
B, мм
B1, мм	380
B5, мм	160
B6, мм
C, мм	1230
D, мм	175-400
E, мм	180
F, мм	178
R, мм
Размеры упаковки LxPxH, мм	1080x770x700
Вес, кг	78

Фланец горелки

МодельTBG 80 LX PN

I, мм	280
I1, мм	280
L, мм	250-325
M, мм	M12
N, мм	190
Z, мм	12
Z1, мм	92,0
Z2, мм	50

Стандартная комплектация

4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
97980053	Звукоизоляционный кожух
98000053	Регулятор мощности RWF 40
98000020	Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Согласно EN676 устройство контроля герметичности не требуется.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 80 LX PN	Прир. газ	CE	93A	—	100	19990441	в комплекте	—	—	96000032	—	D3	—
TBG 80 LX PN	Прир. газ	CE	93A	CTV	100	19990441	в комплекте	—	—	96000032	98000101	D3	12)
TBG 80 LX PN	Прир. газ	CE	93A	—	360	19990448	в комплекте	—	—	96000032	—	D3	—
TBG 80 LX PN	Прир. газ	CE	93A	CTV	360	19990448	в комплекте	—	—	96000032	98000101	D3	12)
TBG 80 LX PN	Прир. газ	CE	93B	—	100	19990442	в комплекте	—	—	96000007	—	D3	—
TBG 80 LX PN	Прир. газ	CE	93B	CTV	100	19990442	в комплекте	—	—	96000007	98000101	D3	12)
TBG 80 LX PN	Прир. газ	CE	93C	—	100	19990443	в комплекте	—	—	—	—	D3	—
TBG 80 LX PN	Прир. газ	CE	93C	CTV	100	19990443	в комплекте	—	—	—	98000101	D3	12)
TBG 80 LX PN	Прир. газ	CE	93D	—	500	19990530	в комплекте	—	—	—	—	D3	—
TBG 80 LX PN	Прир. газ	CE	93D	CTV	500	19990530	в комплекте	—	—	—	98000102	D3	12)
