Описание

Тип топлива —дизель, мазут. Оборудование способно работать на дизеле и мазуте. При заказе советуем уточнять состав топлива, на котором планируется эксплуатировать устройство.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

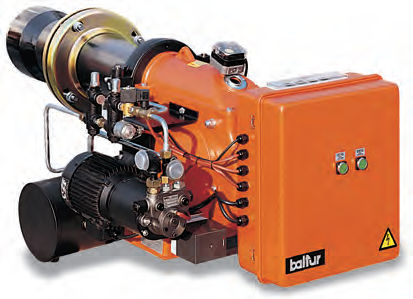

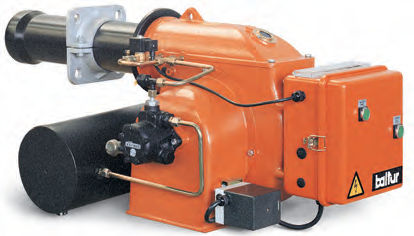

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка на нефти (мазуте).
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Механическое распыливание топлива под высоким давлением при помощи форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство распыливания можно демонтировать, не снимая горелки с котла.
• Регулирование расхода воздуха для первой и второй ступени электрическим сервоприводом с автоматическим перекрытием воздуха в топку при остановке работы горелки.
• Для топлива вязкостью до 20 °Е при 50 °С необходимо предусмотреть (заказать дополнительно) подогреватель, узел распыливания и соленоиды первой и второй ступеней.
• Для топлива с низким содержанием серы необходимо предусмотреть (заказать дополнительно) дополнительный топливный фильтр, гибкие топливный шланги из нержавеющей стали, подогреватель, узел распыливания и соленоиды первой и второй ступеней.
• В комплект входит крепежный фланец, уплотнительная прокладка, а также два гибких шланга, топливный фильтр и одна форсунка.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Центробежный вентилятор специальной конструкции, обеспечивающий надежную работу горелки на всех типах котлов.
• Устройство регулировки подачи воздуха для горения.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Трехфазный электрический двигатель управляет работой вентилятора и насоса.
• Шестеренчатый насос с регулятором давления и клапаном перекрытия/подачи топлива.
• Блок распыливания с закрывающей форсунку иглой.
• Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатом минимума и регулировки.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
• Контроль наличия пламени с помощью фоторезистора.
• Блок управления горелкой: переключатели вкл./выкл., первой и второй ступеней, индикаторы работы, блокировки горелки и подогревателя.
• Клеммная коробка для подвода электропитания, подсоединения термостата к горелке и контроля работы горелки на второй ступени.
• Степень электрозащищенности IP40.

Детализация модели

МодельBT 35 SPN

Артикул:	2052110

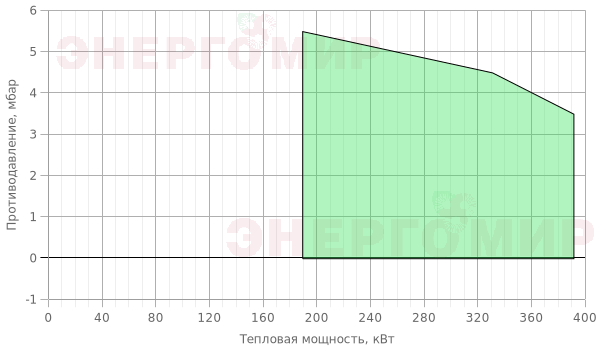

Мощность мин.	189
Мощность макс.	390
Модель	BT 35 SPN
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	0,55
Примечание	4)

Габаритные и присоединительные размеры

МодельBT 35 SPN

A, мм	520
B, мм	400
C, мм	965
D, мм	120-305
E, мм	155
F, мм	135
Размеры упаковки LxPxH, мм	1060x660x600
Вес, кг	85

Фланец горелки

МодельBT 35 SPN

I, мм	215
I1, мм	215
L, мм	200-245
M, мм	M12
N, мм	165

Стандартная комплектация

Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
98000305	Компл. для маз. вязк. до 20°E при 50°C — BT 17-35 SPN.
98000314	Компл. для маз. с низким содерж. S, вязк. до 15°E при 50°C — BT 17-35 SPN.

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Информация о форсунках и давлении насоса
