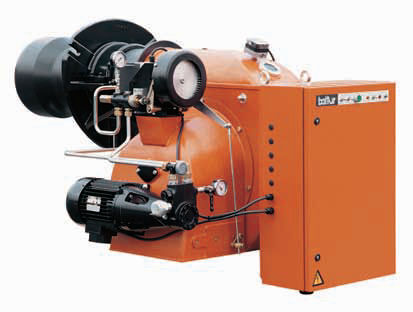

Описание

Тип топлива — дизель. Оборудование работает с дизельным топливом (соляркой).

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка дизельная.
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Горелка с плавной регулировкой может быть получена путем дополнения регулятора RWF40 и модуляционного комплекта (опции).
• Подходит для работы с камерами сгорания любого типа.
• Механическое распыливание топлива под высоким давлением при помощи форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство распыливания можно демонтировать, не снимая горелки с котла.
• Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
• Горелка оборудована крепежным фланцем и уплотнительными прокладками, а также двумя гибкими шлангами и линейным фильтром; форсунки необходимо заказывать отдельно (опция).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции.
• Устройство регуляции подачи воздуха для сгорания.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Один трехфазный электрический двигатель управляет работой вентилятора, второй — работой насоса.
• Реле давления воздуха.
• Электрический серводвигатель с механическим лекалом для одновременной регулировки расхода воздуха и топлива.
• Шестеренчатый насос с регулятором давления.
• Расход топлива управляется изменением давления возврата топлива.
• Узел распыливания топлива оборудован запорной иглой с электромагнитным приводом.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
• Контроль пламени с помощью фоторезистора.
• Панель управления с переключателями запуск/стоп, автоматическая/ручная работа и максимум/минимум, лампы функционирования и блокировки.
• Выключатель горелки, переключатель ступеней, лампы функционирования и блокировки.
• Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
• Степень электрозащиты IP40.

Детализация модели

МодельGI 420 DSPG

Артикул:	6506010

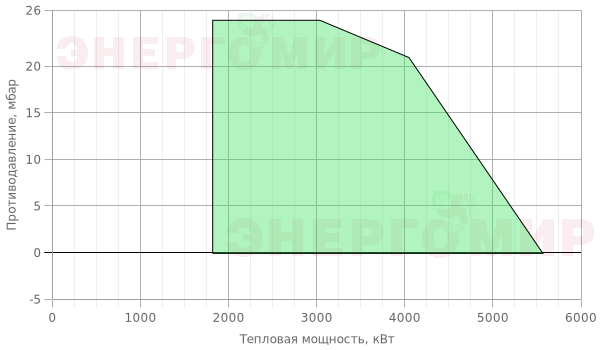

Мощность мин.	1840
Мощность макс.	5522
Модель	GI 420 DSPG
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	18.5 + 2.2
Примечание	4)

Габаритные и присоединительные размеры

МодельGI 420 DSPG

A, мм	1345
B, мм	1040
C, мм	2030
D, мм	275-560
E, мм	355
F, мм	355
Размеры упаковки LxPxH, мм	2260x1520x1200
Вес, кг	540

Фланец горелки

МодельGI 420 DSPG

I, мм	580
I1, мм
L, мм	520
M, мм	M20
N, мм	420

Стандартная комплектация

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
98000221	Форсунка CB B3   475KG/H 45° SA с полем регулирования 1:3
98000051	Регулятор мощности RWF40
98000020	Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2
98000021	Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2
98000022	Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг.

Информация о форсунках и давлении насоса
