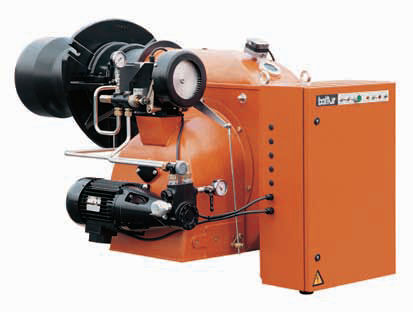

Описание

Тип топлива — дизель. Оборудование работает с дизельным топливом (соляркой).

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка дизельная.
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Горелка с плавной регулировкой может быть получена путем дополнения регулятора RWF40 и модуляционного комплекта (опции).
• Подходит для работы с камерами сгорания любого типа.
• Механическое распыливание топлива под высоким давлением при помощи форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство распыливания можно демонтировать, не снимая горелки с котла.
• Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
• Горелка оборудована крепежным фланцем и уплотнительными прокладками, а также двумя гибкими шлангами и линейным фильтром; форсунки необходимо заказывать отдельно (опция).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции.
• Устройство регуляции подачи воздуха для сгорания.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Один трехфазный электрический двигатель управляет работой вентилятора, второй — работой насоса.
• Реле давления воздуха.
• Электрический серводвигатель с механическим лекалом для одновременной регулировки расхода воздуха и топлива.
• Шестеренчатый насос с регулятором давления.
• Расход топлива управляется изменением давления возврата топлива.
• Узел распыливания топлива оборудован запорной иглой с электромагнитным приводом.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
• Контроль пламени с помощью фоторезистора.
• Панель управления с переключателями запуск/стоп, автоматическая/ручная работа и максимум/минимум, лампы функционирования и блокировки.
• Выключатель горелки, переключатель ступеней, лампы функционирования и блокировки.
• Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
• Степень электрозащиты IP40.

Детализация модели

МодельGI 350 DSPG

Артикул:	6501010
Мощность мин.	1581
Мощность макс.	4743
Модель	GI 350 DSPG
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	15.0 + 2.2
Примечание	4)

Габаритные и присоединительные размеры

МодельGI 350 DSPG

A, мм	1345
B, мм	920
C, мм	1900
D, мм	275-500
E, мм	360
F, мм	275
Размеры упаковки LxPxH, мм	2260x1520x1200
Вес, кг	500

Фланец горелки

МодельGI 350 DSPG

I, мм	440
I1, мм	440
L, мм	400-540
M, мм	M20
N, мм	365

Стандартная комплектация

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
98000218	Форсунка CB B3   400KG/H 45° SA с полем регулирования 1:3
98000051	Регулятор мощности RWF40
98000020	Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2
98000021	Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2
98000022	Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг.

Информация о форсунках и давлении насоса
