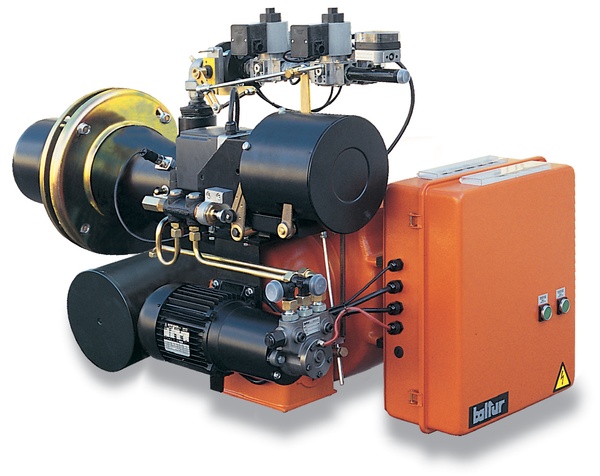

Описание

Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Укомплектована газовой рампой. Газовая рампа входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/мазут.
• Прогрессивно-двухступенчатая, функционирует в режиме плавного изменения мощности.
• Модуляционный режим возможен при установке автоматического регулятора мощности RWF40 (заказывается отдельно с комплектом модуляции).
• Работает с камерой сгорания любого типа.
• Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения топливо/воздух.
• Устройство смешения можно демонтировать, не снимая горелки с котла.
• Устройство контроля герметичности клапанов в соответствии с EN676.
• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• Возможно автоматическое переключения вида топлива.
• Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
• Опция: устройство предварительного подогрева топлива паром.
• Опция: форсунка с полем регулирования 1:3 заказывается отдельно в зависимости от необходимого рахода топлива.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
• Реле давления воздуха.
• Электрический сервопривод с механическими кулачками регулирует соотношение топливо/воздух.
• Газовая рампа оборудована регулирующим, рабочим, предохранительным и пилотным клапанами, устройством контроля герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром. (Регулятор и газовый фильтр поставляются отдельно).
• Шестирёнчатый жидкотопливный насос с регулятором давления.
• Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
• Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
• Блок автоматического контроля и управления горелкой в соответствии с EN298.
• Контроль наличия пламени с помощью UV-датчика.
• Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
• Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
• Степень электробезопасности IP40.

Детализация модели

МодельCOMIST 300 DSPNM

Артикул:	5432050

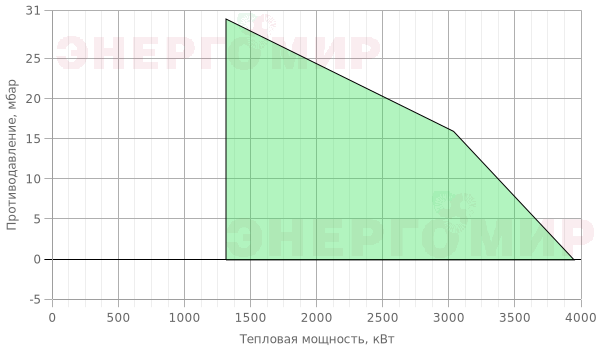

Мощность мин.	1304
Мощность макс.	3878
Модель	COMIST 300 DSPNM
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	7.5 + 2.2
Примечание	4) 8) 13)

Габаритные и присоединительные размеры

МодельCOMIST 300 DSPNM

A, мм	1035
B, мм	1260
B1, мм
B5, мм
B6, мм
C, мм	1750
D, мм	320-500
E, мм
F, мм	273
Размеры упаковки LxPxH, мм	2030x1210x990
Вес, кг	448

Фланец горелки

МодельCOMIST 300 DSPNM

I, мм	440
I1, мм	440
L, мм	400-540
M, мм	M20
N, мм	330
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.

Опции

Код	Описание
98000215	Форсунка CB B3   300KG/H 45° SA с полем регулирования 1:3
98000216	Форсунка CB B3   350KG/H 45° SA с полем регулирования 1:3
97390700	Регулятор давления газа со встроенным фильтром BTFR/2CE DN65
98000051	Регулятор мощности RWF40
98000020	Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2
98000021	Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2
98000022	Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2
97749999	Кран шаровой газовый BTVS DN65
97089999	Антивибрационная вставка BTGA DN65 — PN 16

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
8)	Возможно автоматическое переключение вида топлива.
13)	Горелка оборудована устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления в версии.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Соответствие «Горелка – рампа»

Газовая рампа выполненная по схеие D5 входит в комплект поставки горелки.

Регулятор давления со встроенным фильтром (RF) заказывается и поставляетя отдельно.

Схема D5

Модель горелки	LDU	Pct	Pmax	Pmin	RF	VF	VL	VP	VS	O
COMIST 300 DSPNM					DN65	DK50	2	1 1/2	DN65	DN65

— в комплекте, — обязательно для горелок более 1200 кВт, — опция.

 Обозначения:

LDU	—	Блок контроля герметичности клапанов
Pct	—	Реле минимального давления газа контроля герметичности клапанов
Pmax	—	Реле максимального давления газа
Pmin	—	Реле минимального давления газа
VF	—	Дроссельный клапан
VL	—	Рабочий клапан
VP	—	Пилотный клапан
VS	—	Клапан безопасности
RF	—	Регулятор давления газа со встроенным фильтром
