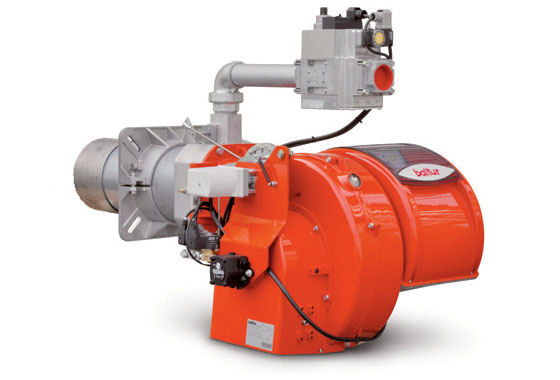

Описание

Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/дизель в соответствии Европейскими нормативами EN676 и EN267.
• Прогрессивно-двухступенчатый режим при работе на газе, двухступенчатый режим при работе на дизеле.
• Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом — Опция)
• Механическая модуляция.
• Диапазон модуляции: 1:4
• Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676 при работе на газе.
• Class 2 выбросов NOx и CO согласно Европейскому нормативу EN267 при работе на дизеле.
• Наиболее полное сжигание топлива при регул. соотношения воздух/топливо.
• Сопловую сборку можно снять, не снимая горелки с котла.
• Высокоэффективный вентилятор, низкое электропотребление, низкий шум.
• Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
• Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
• Воздухозаборник с воздушной заслонкой.
• Регулировка расхода воздуха посредством электрического сервопривода с механическими шарнирами.
• Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
• Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
• Газовая рампа оборудована дроссельным, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального даления газа, регулятором давления и газовым фильтром. (рампа заказывается отдельно)
• Штекеры горелка/рампа с защитой от неправильного подключения.
• Верхнее подсоединение газовой рампы.
• Электромагнитное сцепление топливного насоса и электродвигателя вентилятора.
• Шестиренчатый топливный насос с регулировкой давления, запорными и предохранительным клапанами.
• Переключение вида топлива: ручное.
• Контроль пламени с помощью фотодатчика UV.
• Панель управления с сигнальными лампами.
• Семиполюсный штекер для подключения электропитания и термостата.
• Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
• Класс электрозащиты: IP54.
• Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

Детализация модели

МодельTBML 80 MC

Артикул:	56490010
Мощность мин.	180
Мощность макс.	850
Модель	TBML 80 MC
Электрическое подключение	3ф AC 50Гц 400B
Мощность двигателя	1,5
Примечание	*)

Габаритные и присоединительные размеры

МодельTBML 80 MC

A, мм	770
A1, мм	320
A2, мм	370
B, мм
B1, мм	380
B5, мм	200
B6, мм
C, мм	1280
D, мм	270-440
E, мм	180
F, мм	178
Размеры упаковки LxPxH, мм	1070x800x700
Вес, кг	84

Фланец горелки

МодельTBML 80 MC

I, мм	280
I1, мм	280
L, мм	250-325
M, мм	M12
N, мм	190
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

• Топливный фильтр
• Гибкие топливные шланги
• Форсунки
• Комплект крепления горелки к котлу (фланец, прокладка)
• Семи- и четырехполюсный электрические штекеры

Опции

Код	Описание
98000057	Регулятор мощности
98000023	Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000040	Модуляционный комплект. Давление пара 0 : 1 бар, выходной сигнал 0 : 10 В, G1/2
98000041	Модуляционный комплект. Давление пара 0 : 10 бар, выходной сигнал 0 : 10 В, G1/2
98000042	Модуляционный комплект. Давление пара 0 : 16 бар, выходной сигнал 0 : 10 В, G1/2
98000043	Модуляционный комплект. Давление пара 0 : 25 бар, выходной сигнал 0 : 10 В, G1/2
98000044	Модуляционный комплект. Давление пара 0 : 40 бар, выходной сигнал 0 : 10 В, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов. (Согласно EN676 устройство контроля герметичности не требуется)
*)	Минимальная мощность 200 кВт при работе на дизельном топливе.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Дизельного топлива Hi = 42,7 МДж/кг = 10200 ккал/кг

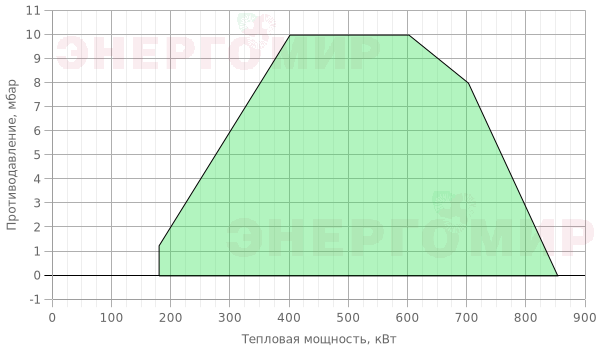

Соответствие «Горелка – рампа»

Модель

Вид газа

Версия

Кривая на графике

Исп.

P. Макс **, мбар

Газовая рампа

Регулятор со встроенным фильтром без фильтра

Фильтр

Адаптер

Устройство контроля герметичности клапанов

Схема

Примеч.

TBML 80 MC

Прир. газ

CE

138A

CTV

360

19990581

в комплекте

—

—

96000032

в комплекте

D7

—

TBML 80 MC

Прир. газ

CE

138B

CTV

360

19990582

в комплекте

—

—

96000007

в комплекте

D7

—

TBML 80 MC

Прир. газ

CE

138C

CTV

360

19990583

в комплекте

—

—

—

в комплекте

D7

—

TBML 80 MC

Прир. газ

CE

138D

CTV

500

19990584

в комплекте

—

—

—

в комплекте

D7

—
