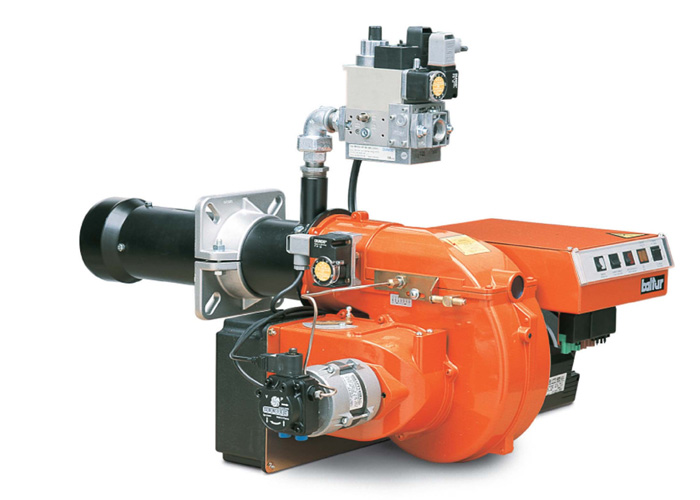

Описание

Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.

Одноступенчатая горелка. Одноступенчатая горелка не имеет регулировки по мощности и работает в режимах вкл/выкл.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/дизель.
• Одноступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа.
• Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
• Устройство смешения можно демонтировать, не снимая горелки с котла.
• Ручная регулировка расхода воздуха.
• Опция: Блок контроля герметичности клапанов.
• Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром и форсункой.
• Опция: возможность монтажа автоматического устройства переключения вида топлива.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Один 1-но фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
• Реле давления воздуха.
• Газовая рампа оборудована рабочим клапаном  и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном перекрытия подачи топлива.
• Блок автоматического контроля и управления горелкой в соответствии с EN298.
• Контроль наличия пламени с помощью UV-датчика.
• Блок управления горелкой: переключатели вкл./выкл., вида топлива, индикаторы работы и блокировки горелки.
• Терминал для подвода электропитания и термостата.
• Степень электробезопасности IP40.

Детализация модели

МодельCOMIST 20

Артикул:	54770010
Мощность мин.	80
Мощность макс.	230
Модель	COMIST 20
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0.25 + 0.1
Примечание	12)

Габаритные и присоединительные размеры

МодельCOMIST 20

A, мм	620
B, мм
B1, мм	270
B5, мм	127
B6, мм
C, мм	820
D, мм	120-290
E, мм	117
F, мм	114
Размеры упаковки LxPxH, мм	1050x770x680
Вес, кг	61

Фланец горелки

МодельCOMIST 20

I, мм	185
I1, мм	185
L, мм	170-210
M, мм	M10
N, мм	120
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр и форсунка

Опции

Код	Описание
по запросу	Устройство автоматического переключения вида топлива.

Примечания

12)	Устройство контроля герметичности клапанов не требуется по нормативу EN676.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг.

Соответствие «Горелка – рампа»

Модель	Вид газа	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
COMIST 20	Прир. газ	34A		360	19990002	в комплекте	—	—	96000003	—	M2
COMIST 20	Прир. газ	34A	CTV	360	19990002	в комплекте	—	—	96000003	98000101	M2	12)
COMIST 20	Прир. газ	34B		360	19990005	в комплекте	—	—	96000003	—	M2
COMIST 20	Прир. газ	34B	CTV	360	19990005	в комплекте	—	—	96000003	98000101	M2	12)
COMIST 20	Прир. газ	34B		360	19990008	в комплекте	—	—	—	—	M2
COMIST 20	Прир. газ	34B	CTV	360	19990008	в комплекте	—	—	—	98000101	M2	12)
