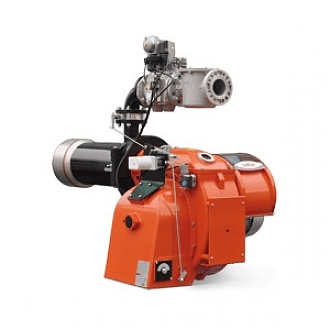

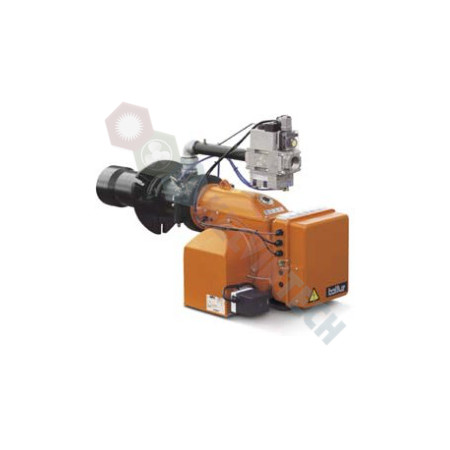

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
- Диапазон модуляции: 1:8
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Крепежный фланец скользящий по трубе горелки позволяет ее использовать на различных типах котлов.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством электрического сервопривода с механическими шарнирами.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Использован материал снижающий шум вентилятора.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Клеммы для подключения электропитания и термостата.
- Клеммы для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.
Детализация модели
| Артикул: | 16970010 |
| Мощность мин. | 650 |
| Мощность макс. | 5100 |
| Модель | BGN 510 MC |
| Электрическое подключение | 3ф AC 50Гц 400B |
| Мощность двигателя | 11 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 920 |
| A1, мм | 400 |
| A2, мм | 520 |
| B, мм | |
| B1, мм | 580 |
| B5, мм | 310 |
| B6, мм | |
| C, мм | 1660 |
| D, мм | 280-480 |
| E, мм | 316 |
| F, мм | 275 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1250x1150x960 |
| Вес, кг | 265 |
Фланец горелки
| I, мм | 440 |
| I1, мм | 440 |
| L, мм | 400-540 |
| M, мм | M20 |
| N, мм | 360 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
- 4-ех и 7-ми полюсные штекеры
Опции
| Код | Описание |
| 97980057 | Звукоизоляционный кожух. |
| 98000057 | Регулятор мощности |
| 98000023 | Комплект модуляции температуры 0С-130С, PT 1000, длина зонда 85 мм, R1/2 |
| 98000021 | Комплект модуляции температуры 0С-500С, PT 1000, длина зонда 200 мм, G1/2 |
| 98000022 | Комплект модуляции температуры 0С-1100С, термопара, длина зонда 425 мм, R1/2 |
| 98000040 | Модуляционный комплект. Давление пара 0 1 бар, G1/2 |
| 98000041 | Модуляционный комплект. Давление пара 0 10 бар, G1/2 |
| 98000042 | Модуляционный комплект. Давление пара 0 16 бар, G1/2 |
| 98000043 | Модуляционный комплект. Давление пара 0 25 бар, G1/2 |
| 98000044 | Модуляционный комплект. Давление пара 0 40 бар, G1/2 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| **) | Максимальное давление газа на входе в регулятор давления |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов |
| Номинальная калорийность природного газа при 0C, 1013 мбар: Hi = 35,8 МДж/м3 = 8550 ккал/м3. |
|
Соответствие Горелка рампа

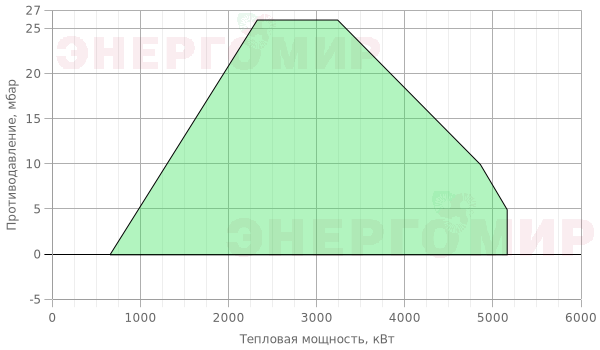

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| BGN 510 MC | Прир. газ | CE | 174A | CTV | 500 | 19990566 | в комплекте | — | — | — | в комплекте | B7 | — | ||
| BGN 510 MC | Прир. газ | CE |
174B |
CTV | 500 | 19990613 | в комплекте | — | — | — | в комплекте | B7 | — | ||
| BGN 510 MC | Прир. газ | CE | 174C | CTV | 500 | 19990567 | в комплекте | — | — | — | в комплекте | B7 | — | ||
| BGN 510 MC | Прир. газ | CE | 174D | CTV | 500 | 19990568 | в комплекте | — | — | — | в комлекте | B7 | — | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Форсунки LPG | Схема | Примеч. | |||
| BGN 510 MC | LPG | CE | — | CTV | 70 | 19990567 | в комплекте |
— |
— | — | в комплекте | 98000365 | B7 | — | ||
