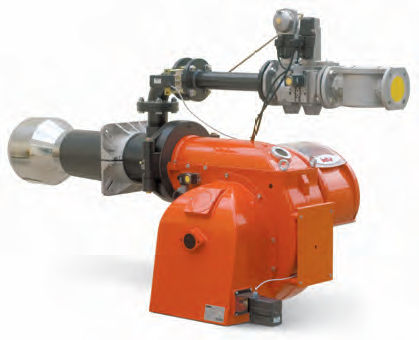

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
- Диапазон модуляции: 1:8
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее или нижнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с дисплеем котроля функционирования и клавиатурой для программирования горелки.
- 7-ми полюсный штекер для подключения электропитания и термостата.
- 4-ех полюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.
Детализация модели
| Артикул: | 16950010 |
| Мощность мин. | 500 |
| Мощность макс. | 4300 |
| Модель | BGN 450 ME |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 7,5 |
| Примечание |
4) |

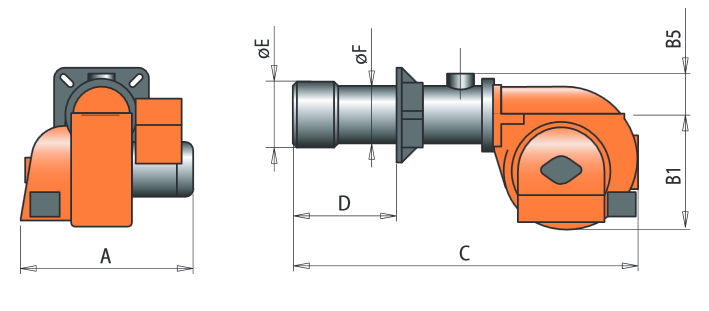

Габаритные и присоединительные размеры
| A, мм | 880 |
| A1, мм | 400 |
| A2, мм | 480 |
| B, мм | |
| B1, мм | 580 |
| B5, мм | 310 |
| B6, мм | |
| C, мм | 1620 |
| D, мм | 280-480 |
| E, мм | 316 |
| F, мм | 275 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1250x1150x960 |
| Вес, кг | 310 |
Фланец горелки
| I, мм | 440 |
| I1, мм | 440 |
| L, мм | 400-540 |
| M, мм | 4/M20 |
| N, мм | 360 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- 4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980057 | Звукоизоляционный кожух |
| 98000059 | Электронный регулятор мощности |
| 98000023 | Модуляционный комплект. Температура 0 C — 130 C |
| 98000021 | Модуляционный комплект. Температура 0 C — 500 C |
| 98000045 | Модуляционный комплект. Давление 0 — 1 бар |
| 98000046 | Модуляционный комплект. Давление 0 — 10 бар |
| 98000047 | Модуляционный комплект. Давление 0 — 16 бар |
| 98000048 | Модуляционный комплект. Давление 0 — 25 бар |
| 98000049 | Модуляционный комплект. Давление 0 — 40 бар |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
Соответствие Горелка рампа

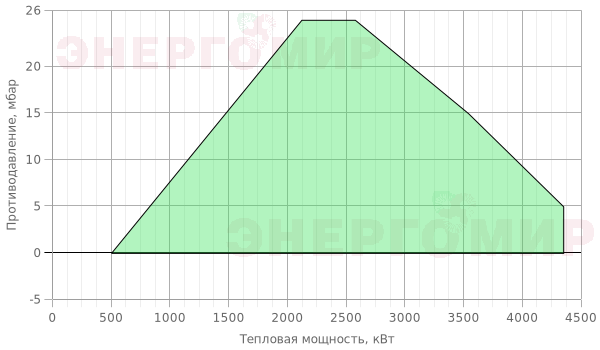

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| BGN 450 ME | Прир. газ | CE | 153A | CTV | 500 | 19990524 | в комплекте | — | — | 96000035 | в комплекте | D2 | — | ||
| BGN 450 ME | Прир. газ | CE | 153B | CTV | 500 | 19990577 | в комплекте | — | — | — | в комплекте | D2 | — | ||
| BGN 450 ME | Прир. газ | CE | 153C | CTV | 500 | 19990578 | в комплекте | — | — | — | в комплекте | D2 | — | ||
| Модель | Вид газа | Версия | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Форсунки для сжиж. газа | Схема | Примеч. | |||
| BGN 450 ME | Сжиж. газ | CE | CTV | 30 | 19990577 | в комплекте | — | — | — | в комплекте | 980000364 | D2 | — | ||
