Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая.
• Пониженное содержание выбросов NOx и CO по Европейскому стандарту EN676 (Класс III).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Модуляционная горелка может быть получена при установке регулятора мощности RWF40 и модуляционного комплекта (опции)
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Минимальный-максимальный расход воздуха на 1-ой и 2-ой ступенях регулируется электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• По запросу: возможно установить блок контроля герметичности клапанов (опция).
• Горелка оборудована 4- и 7-полярным штекерами, фланцем и уплотнительными прокладками для крепления к котлу.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Глазок контроля пламени.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• 7-ми полярный штекер для подвода электропитания и подсоединения термостата, 4-х полярный для управления на 2-ой ступени или подключения регулятора мощноси.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

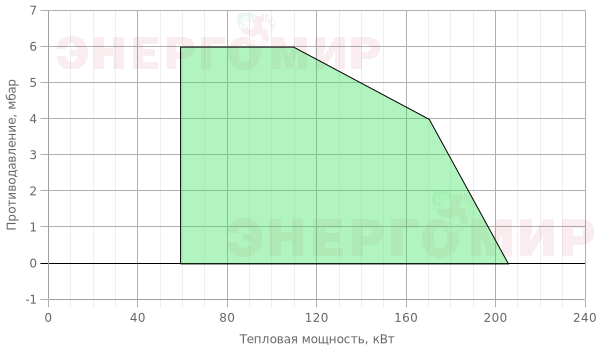

Детализация модели

МодельBTG 20 LX

Артикул:	15100010
Мощность мин.	60
Мощность макс.	205
Модель	BTG 20 LX
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0.18
Примечание	1)

Габаритные и присоединительные размеры

МодельBTG 20 LX

A, мм	303
A1, мм
A2, мм
B, мм
B1, мм	275
B5, мм	70
B6, мм
C, мм	695
D, мм	150-300
E, мм	127
F, мм	114
R, мм
Размеры упаковки LxPxH, мм	780x370x410
Вес, кг	18

Фланец горелки

МодельBTG 20 LX

I, мм	185
I1, мм	185
L, мм	170-210
M, мм	M10
N, мм	135
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) и 4-х и 7-ми полярные штекеры

Опции

Код	Описание
98000056	Регулятор мощности CTRON08 BTG-TBG35
98000023	Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000040	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000041	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000042	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000043	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000044	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

1)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Согласно EN676 устройство контроля герметичности клапанов не требуется.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. LPG HI 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
BTG 20 LX	Прир. газ	CE	45A	—	100	19990440	в комплекте	—	—	—	—	D3	—
BTG 20 LX	Прир. газ	CE	45A	CTV	100	19990440	в комплекте	—	—	—	98000100	D3	12)
BTG 20 LX	Прир. газ	CE	45A	—	360	19990447	в комплекте	—	—	—	—	D3	—
BTG 20 LX	Прир. газ	CE	45A	CTV	360	19990447	в комплекте	—	—	—	98000100	D3	12)
BTG 20 LX	Прир. газ	CE	45B	—	100	19990441	в комплекте	—	—	96000031	—	D3	—
BTG 20 LX	Прир. газ	CE	45B	CTV	100	19990441	в комплекте	—	—	96000031	98000100	D3	12)
