Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Одноступенчатая горелка. Одноступенчатая горелка не имеет регулировки по мощности и работает в режимах вкл/выкл.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

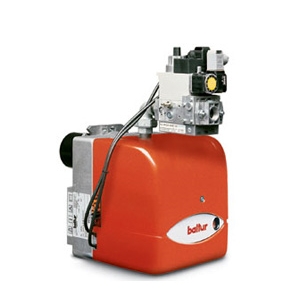

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая.
• Одноступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Ручное регулирование расхода воздуха.
• Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
• По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Фиксированный крепежный фланец.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• Семиполярный штекер для подвода электропитания и подсоединения термостата.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

Детализация модели

Модель
BTG 3

Артикул:	17000010

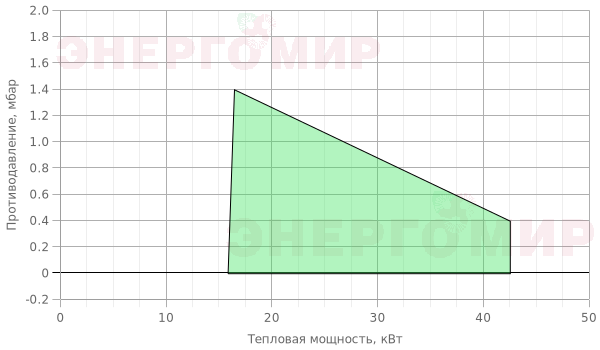

Мощность мин.	16.6
Мощность макс.	42.7
Модель	BTG 3
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0,09
Примечание	1)

Габаритные и присоединительные размеры

Модель
BTG 3

A, мм	250
A1, мм
A2, мм
B, мм	170
B1, мм	170
B5, мм	48
B6, мм
C, мм	330
D, мм	90
E, мм	90
F, мм	90
R, мм
Размеры упаковки LxPxH, мм	400x280x280
Вес, кг	9

Фланец горелки

Модель
BTG 3

I, мм	170
I1, мм	144
L, мм	135-161
M, мм	M8
N, мм	95
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

• Комплект крепления горелки к котлу (фланец, прокладка)
• Семиполюсный штекер

Опции

Сопло длиною 300 мм

Примечания

1)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 C, 1013 мбар:Hi = 35,80 МДж/м3 = 8550 ккал/м3.LPG HI 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие Горелка рампа

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс**, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов (опция)	Схема	Примеч.
BTG 3	Прир. газ	CE	1A	—	65	19990466	в комплекте	—	—	—	—	M2	—
BTG 3	Прир. газ	CE	1A_403	—	200	19990338	в комплекте	—	—	—	—	M2	—
BTG 3	Прир. газ	CE	1A_403	CTV	200	19990338	в комплекте	—	—	—	98000100	M2	12)

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Мин *, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов (опция)	Схема	Примеч.
BTG 3	LPG	CE	—	—	30	19990466	в комплекте	—	—	—	—	M2	—
BTG 3	LPG	CE	—	—	30	19990338	в комплекте	—	—	—	—	M2	—
BTG 3	LPG	CE	—	CTV	30	19990338	в комплекте	—	—	—	98000100	M2	12)
