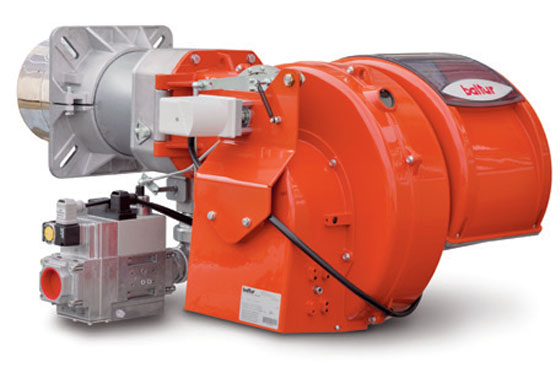

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Газововая прогрессивно-2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
• Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
• Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан отдельно вместе с модуляционным комплектом).
• Диапазон модуляции 1:4.
• Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
• Сопловую сборку можно снять, не снимая горелки с котла
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
• Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
• Воздухозаборник с воздушной заслонкой.
• Регулировка расхода воздуха посредством механического шарнира и электрического сервопривода.
• Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
• Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
• Использован материал снижающий шум вентилятора.
• Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром.
• Возможно выбрать газовую рампу с контролем герметичности клапанов (Исполнение CTV).
• Штекеры горелка/рампа с защитой от неправильного подключения.
• Нижнее подсоединение газовой рампы.
• Ионизационный контроль пламени с разъемом для подключения микроамперметра.
• Панель управления с сигнальными лампами.
• Семиполюсный штекер для подключения электропитания и термостата.
• Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
• Класс электрозащиты: IP54.
• Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

Детализация модели

Модель
TBG 85 MC

Артикул:	17540010

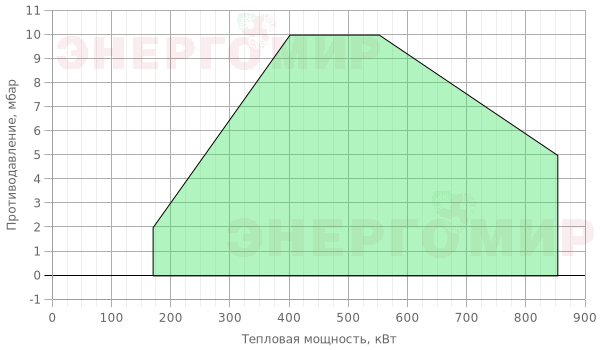

Мощность мин.	170
Мощность макс.	850
Модель	TBG 85 MC
Электрическое подключение	3ф AC 50Гц 400В
Мощность двигателя	1.1
Примечание	3) 4)

Габаритные и присоединительные размеры

Модель
TBG 85 MC

A, мм	690
A1, мм	320
A2, мм	370
B, мм
B1, мм	380
B5, мм
B6, мм	200
C, мм	1230
D, мм	175-400
E, мм	180
F, мм	178
R, мм
Размеры упаковки LxPxH, мм	1070x800x700
Вес, кг	78

Фланец горелки

Модель
TBG 85 MC

I, мм	280
I1, мм	280
L, мм	250-325
M, мм	M12
N, мм	190
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

• Комплект крепления горелки к котлу (фланец, прокладка)
• Семи- и четырехполюсный электрические штекеры

Опции

Код	Описание
97980053	Звукоизоляционный кожух TBG 55-210
98000057	Регулятор мощности
98000023	Комплект модуляции температуры 0С-130С, PT 1000, длина зонда 85 мм, R1/2
98000021	Комплект модуляции температуры 0С-500С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0С-1100С, термопара, длина зонда 425 мм, R1/2
98000040	Модуляционный комплект. Давление пара 0 1 бар, G1/2
98000041	Модуляционный комплект. Давление пара 0 10 бар, G1/2
98000042	Модуляционный комплект. Давление пара 0 16 бар, G1/2
98000043	Модуляционный комплект. Давление пара 0 25 бар, G1/2
98000044	Модуляционный комплект. Давление пара 0 40 бар, G1/2

Примечания

3)	Использован материал снижающий шум вентилятора.
4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Контроль герметичности не требуется согласно EN676 (опция)
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Соответствие Горелка рампа

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер горелка / рампа	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 85 MC	Прир. газ	CE	116A	—	360	19990547	в комплекте	96000032	—	B7	—
				CTV	360	19990547	в комплекте	96000032	98000101	B7	12)
			116B	—	360	19990548	в комплекте	98000007	—	B7	—
				CTV	360	19990548	в комплекте	98000007	98000101	B7	12)
			116C	—	360	19990549	в комплекте	—	—	B7	—
				CTV	360	19990549	в комплекте	—	98000101	B7	12)
			116D	—	500	19990550	в комплекте	—	—	B7	—
				CTV	500	19990550	в комплекте	—	98000102	B7	12)

Модель	Вид газа	Версия	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер горелка / рампа	Устройство контроля герметичности клапанов	Комплект форсунок LPG	Схема	Примеч.
TBG 85 MC	LPG	CE	—	30	19990548	в комплекте	96000007	—	98000357	B7	—
			CTV	30	19990548	в комплекте	96000007	98000101	98000357	B7	12)
