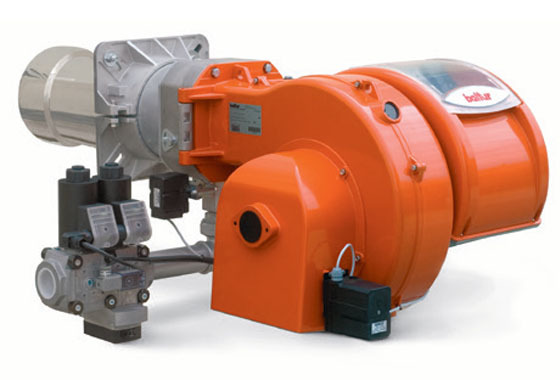

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
- Диапазон модуляции: 1:11
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Фиксированный крепежный фланец.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Использован материал снижающий шум вентилятора.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее или нижнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Клеммы для подключения электропитания и термостата.
- Клеммы для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54.
Детализация модели
| Артикул: | 67480010 |

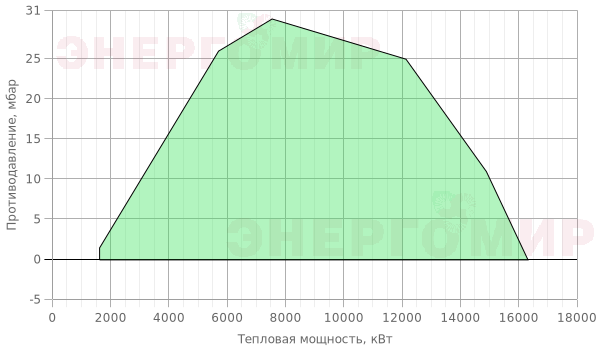

| Мощность мин. | 3500 |
| Мощность макс. | 16000 |
| Модель | TBG 1600 ME |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 30 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 1460 |
| A1, мм | 695 |
| A2, мм | 765 |
| B, мм | 1130 |
| B1, мм | 780 |
| B5, мм | 360 |
| B6, мм | |
| C, мм | 2290 |
| D, мм | 735 |
| E, мм | 545 |
| F, мм | Ду100 |
| R, мм | 1455 |
| Размеры упаковки LxPxH, мм | |
| Вес, кг | 704 |
Фланец горелки
| I, мм | |
| I1, мм | |
| L, мм | 630 |
| M, мм | M20 |
| N, мм | 555 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
Опции
| Код | Описание |
| 98000059 | Электронный регулятор мощности |
| 98000023 | Модуляционный комплект. Температура 0 ° C — 130 °C |
| 98000021 | Модуляционный комплект. Температура 0 ° C — 500 °C |
| 98000045 | Модуляционный комплект. Давление 0 — 1 бар |
| 98000046 | Модуляционный комплект. Давление 0 — 10 бар |
| 98000047 | Модуляционный комплект. Давление 0 — 16 бар |
| 98000048 | Модуляционный комплект. Давление 0 — 25 бар |
| 98000049 | Модуляционный комплект. Давление 0 — 40 бар |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 11) | Газовая рампа должна быть укомплектована блоком контроля герметичности клапанов согласно EN676 (заказывается отдельно) |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
Соответствие «Горелка – рампа»
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 1600 ME | Прир. газ | CE | 181A | CTV | 500 | 19990606 | в комплекте | — | — | — | в комплекте | D4 | |||
| TBG 1600 ME | Прир. газ | CE | 181B | CTV | 500 | 19990607 | в комплекте | — | — | — | в комплекте | D4 | |||
| TBG 1600 ME | Прир. газ | CE | 181C | CTV | 500 | 19990608 | в комплекте | — | — | — | в комплекте | D4 | |||
