Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая по стандарту СЕ EN676.
• Двухступенчатая (большое/малое горение).
• Регулировка газа посредством двухступенчатого электромагнитного клапана.
• Работает с камерой сгорания любого типа, по стандарту EN 303.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбро- сы NOx (класс II).
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Горелка оборудована устройством перекрытия доступа воздуха в топку.
• В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
• Степень электрозащищенности IP55.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления из алюминиевого литья.
• Вентилятор приводится в действие 3-фазным электродвигателем.
• Звукоизоляционный кожух на стороне забора воздуха обеспечивает оптимальную траекторию воздушного потока и снижает уровень шума на впуске.
• Электропанель из легкого алюминиевого литья.
• На дисплее в панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и повторного запуска.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (по стандарту EN298).
• Контроль наличия пламени с помощью электрода ионизации.
• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.

Детализация модели

МодельTBG 85 P

Артикул:	17480010

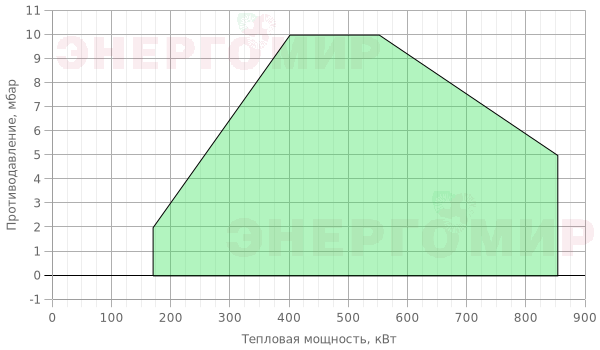

Мощность мин.	170
Мощность макс.	850
Модель	TBG 85 P
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	1.1
Примечание	4)

Габаритные и присоединительные размеры

МодельTBG 85 P

A, мм	645
A1, мм
A2, мм
B, мм
B1, мм	380
B5, мм	160
B6, мм
C, мм	1230
D, мм	175-400
E, мм	180
F, мм	178
R, мм
Размеры упаковки LxPxH, мм	1080x770x700
Вес, кг	78

Фланец горелки

МодельTBG 85 P

I, мм	280
I1, мм	280
L, мм	250-325
M, мм	M12
N, мм	190
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры

Опции

Код	Описание
97980053	Звукоизоляционный кожух.

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. LPG HI 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер  горелка / рампа	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 85P	Прир. газ	CE	66A	—	360	19990511	в комплекте	96000032	—	B2	—
				CTV	360	19990511	в комплекте	96000032	98000101	B2	12)
			66B	—	360	19990512	в комплекте	96000032	—	B2	—
				CTV	360	19990512	в комплекте	96000032	98000101	B2	12)
			66C	—	360	19990513	в комплекте	96000007	—	B2	—
				CTV	360	19990513	в комплекте	96000007	98000101	B2	12)
			66D	—	360	19990514	в комплекте	—	—	B2	—
				CTV	360	19990514	в комплекте	—	98000101	B2	12)
			66E	—	200	19990515	97390700	—	—	B8	—
				CTV	200	19990515	97390700	—	98000102	B8	12)



Модель	Вид газа	Версия	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер  горелка / рампа	Устройство контроля герметичности клапанов	Комплект форсунок LPG	Схема	Примеч.
TBG 85P	LPG	CE	—	30	19990513	в комплекте	96000007	—	98000357	B2	—
			CTV	30	19990513	в комплекте	96000007	98000101	98000357	B2	12)
