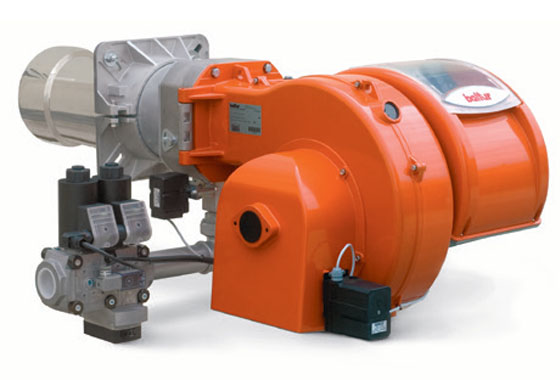

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Двухступенчатая прогрессивная с плавной регулировкой мощности по стандарту EN 676.
- Регулировка газа посредством электронного блока управления через дроссельную заслонку с сервоприводом.
- Диапазон модуляции: 1:5.
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676.
- Наиболее полное сжигание топлива при регулировке соотношения воздух/топливо.
- Сопловую сборку можно снять, не снимая горелки с котла.
- Высокоэффективный вентилятор, низкое электропотребление, низкий шум.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой. Регулировка расхода воздуха посредством электронного сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание тепловых потерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Использован материал снижающий шум вентилятора.
- Газовая рампа оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром. (отдельный код заказа).
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Подсоединение газовой рампы: сверху/снизу.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с дисплеем отображающим рабочий режими кнопками регулировки горелки.
- Класс электрозащиты: IP40.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

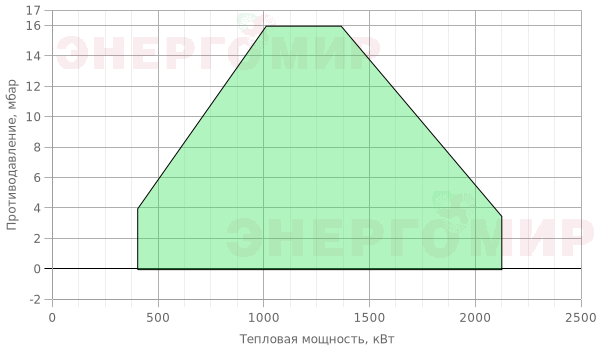

Детализация модели
| Артикул: | 17710020 |
| Мощность мин. | 400 |
| Мощность макс. | 2100 |
| Модель | TBG 210 ME |
| Электрическое подключение | 3N AC 50Гц 400В |
| Мощность двигателя | 3 |
| Примечание |
3) 4) |
Габаритные и присоединительные размеры
| A, мм | 610 |
| A1, мм | 240 |
| A2, мм | 370 |
| B, мм | |
| B1, мм | 380 |
| B5, мм | |
| B6, мм | 200 |
| C, мм | 1315 |
| D, мм | 200-450 |
| E, мм | 250 |
| F, мм | 219 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1070x800x700 |
| Вес, кг | 94 |
Фланец горелки
| I, мм | 320 |
| I1, мм | 320 |
| L, мм | 280-370 |
| M, мм | 4/М12 |
| N, мм | 255 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980053 | Звукоизоляционный кожух |
| 98000059 | Электронный регулятор мощности LCM 100 |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2 |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2 |
| 98000045 | Модуляционный комплект. Давление пара 0 : 1 бар, 4-20 мА, G1/2 |
| 98000046 | Модуляционный комплект. Давление пара 0 : 10 бар, 4-20 мА, G1/2 |
| 98000047 | Модуляционный комплект. Давление пара 0 : 16 бар, 4-20 мА, G1/2 |
| 98000048 | Модуляционный комплект. Давление пара 0 : 25 бар, 4-20 мА, G1/2 |
| 98000049 | Модуляционный комплект. Давление пара 0 : 40 бар, 4-20 мА, G1/2 |
Примечания
| 3) | Шумоглушащий воздухозаборник. |
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
| LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3 | |
Соответствие «Горелка – рампа»
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 210 ME | Прир. газ | CE | 89A | CTV | 360 | 19990559 | в комплекте | — | — | — | в комплекте | D2 | 11) | ||
| TBG 210 ME | Прир. газ | CE | 89B | CTV | 500 | 19990524 | в комплекте | — | — | — | в комплекте | D2 | 11) | ||
| TBG 210 ME | Прир. газ | CE | 89C | CTV | 500 | 19990525 | в комплекте | — | — | — | в комплекте | D2 | 11) | ||
| TBG 210 ME | Прир. газ | CE | 89D | CTV | 500 | 19990526 | в комплекте | — | — | — | в комплекте | D2 | 11) | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Комплект форсунок LPG | Схема | Примеч. | |||
| TBG 210 ME | LPG | CE | — | — | 30 | 19990524 | в комплекте |
— |
— | — | — | 98000359 | D2 | 11) | ||
