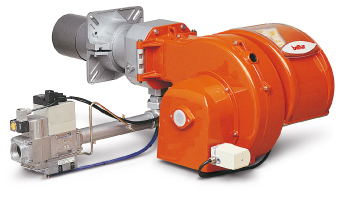

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Пониженное содержание выбросов NОx и СО по Европейскому стандарту EN676 («Класс III»).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Горелка с плавной регулировкой может быть получена путем дополнения регулятора RWF40 и модуляционного комплекта (опции).
• Работает с камерой сгорания любого типа в соответствии со стандартом EN 303.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
• Регулировка газа посредством пневматического клапана газ/воздух.
• Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах.
• Предел регулирования 1:4.
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Регулирование скорости вращения вентилятора в зависимости от режима работы горелки при помощи инвертора; снижение уровня шума и расхода электроэнергии.
• Горелка оборудована устройством перекрытия доступа воздуха в топку.
• В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Вентилятор приводится в действие 3-фазным электродвигателем.
• Электронная регулировка скорости вращения электродвигателя инвертором.
• На дисплее в панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и повторного запуска (возможно установить электромодулятор RWF 40).
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Электропанель из лёгкого аллюминевого литья.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (EN298).
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Газовая рампа-моноблок оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.

Детализация модели

МодельTBG 110 LX PN V

Артикул:	17590015
Мощность мин.	180
Мощность макс.	1200
Модель	TBG 110 LX PN V
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	1.5
Примечание	4)

Габаритные и присоединительные размеры

МодельTBG 110 LX PN V

A, мм	645
A1, мм
A2, мм
B, мм
B1, мм	380
B5, мм	160
B6, мм
C, мм	1280
D, мм	200-450
E, мм	224
F, мм	219
R, мм
Размеры упаковки LxPxH, мм	1080x770x700
Вес, кг	87

Фланец горелки

МодельTBG 110 LX PN V

I, мм	320
I1, мм	320
L, мм	280-370
M, мм	M12
N, мм	235
Z, мм	12
Z1, мм	112.5
Z2, мм	54

Стандартная комплектация

4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
97980053	Звукоизоляционный кожух
98000053	Регулятор мощности RWF 40
98000020	Комплект модуляции температуры 0°С-130°С, NI 1000, длина зонда 100 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, R1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
12)	Согласно EN676 устройство контроля герметичности не требуется.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG Hi = 92,11 МДж/м3 = 22000 ккал/м3

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.

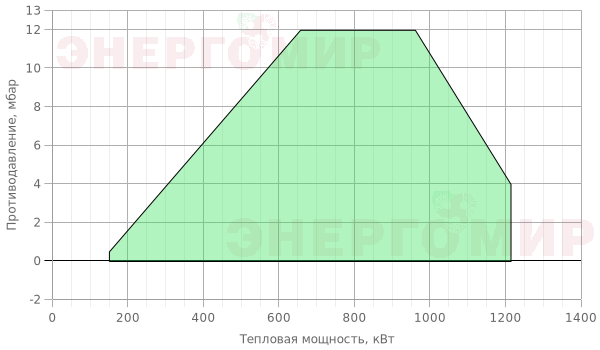

TBG 110 LX PN V	Прир. газ	CE	94A	—	100	19990441	в комплекте	—	—	96000032	—	D3	—
TBG 110 LX PN V	Прир. газ	CE	94A	CTV	100	19990441	в комплекте	—	—	96000032	98000101	D3	12)
TBG 110 LX PN V	Прир. газ	CE	94A	—	360	19990448	в комплекте	—	—	96000032	—	D3	—
TBG 110 LX PN V	Прир. газ	CE	94A	CTV	360	19990448	в комплекте	—	—	96000032	98000101	D3	12)
TBG 110 LX PN V	Прир. газ	CE	94B	—	100	19990442	в комплекте	—	—	96000007	—	D3	—
TBG 110 LX PN V	Прир. газ	CE	94B	CTV	100	19990442	в комплекте	—	—	96000007	98000101	D3	12)
TBG 110 LX PN V	Прир. газ	CE	94C	—	100	19990443	в комплекте	—	—	—	—	D3	—
TBG 110 LX PN V	Прир. газ	CE	94C	CTV	100	19990443	в комплекте	—	—	—	98000101	D3	12)
TBG 110 LX PN V	Прир. газ	CE	94D	—	500	19990530	в комплекте	—	—	—	—	D3	—
TBG 110 LX PN V	Прир. газ	CE	94D	CTV	500	19990530	в комплекте	—	—	—	98000102	D3	12)
