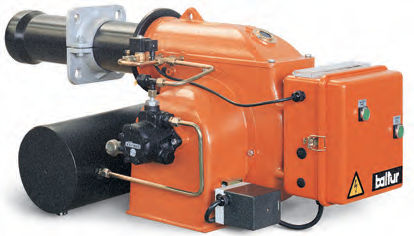

Описание

Тип топлива —дизель, мазут. Оборудование способно работать на дизеле и мазуте. При заказе советуем уточнять состав топлива, на котором планируется эксплуатировать устройство.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка на нефти (мазуте).
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Механическое распыливание топлива под высоким давлением при помощи форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство распыливания можно демонтировать, не снимая горелки с котла.
• Регулирование расхода воздуха для первой и второй ступени электрическим сервоприводом с автоматическим перекрытием воздуха в топку при остановке работы горелки.
• Для топлива с низким содержанием серы необходимо предусмотреть (заказать дополнительно) дополнительный топливный фильтр, гибкие топливные шланги из нержавеющей стали, подогреватель, узел распыливания и соленоиды первой и второй ступеней.
• Для топлива вязкостью до 20 °Е при 50 °С необходимо предусмотреть (заказать дополнительно) подогреватель, узел распыливания и соленоиды первой и второй ступеней.
• В комплект входит крепежный фланец, уплотнительная прокладка, а также два гибких шланга, топливный фильтр и две форсунки.
• По запросу: можно предусмотреть паровой узел подогрева мазута, что позволит греть топливо паром напрямую из котла, уменьшая при этом расход электроэнергии.

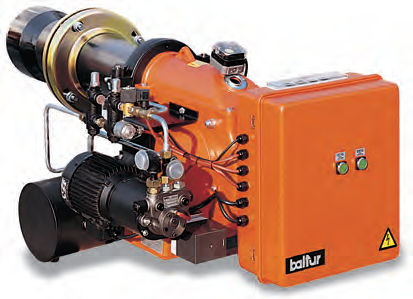

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Центробежный вентилятор специальной конструкции, обеспечивающий надежную работу горелки на всех типах котлов.
• Устройство регулировки подачи воздуха для горения.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Трехфазный электрический двигатель управляет работой вентилятора и насоса.
• Шестеренчатый насос с регулятором давления и клапаном перекрытия/подачи топлива.
• Блок распыливания с закрывающей форсунку иглой.
• Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатом минимума и регулировки.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
• Контроль наличия пламени с помощью фоторезистора.
• Блок управления горелкой: переключатели вкл./выкл., первой и второй ступеней, индикаторы работы, блокировки горелки и подогревателя.
• Клеммная коробка для подвода электропитания, подсоединения термостата к горелке и контроля работы горелки на второй ступени.
• Степень электрозащищенности IP40.

Детализация модели

МодельBT 120 DSN 4T

Артикул:	2081010
Мощность мин.	669
Мощность макс.	1451
Модель	BT 120 DSN 4T
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	2.2
Примечание	4)

Габаритные и присоединительные размеры

МодельBT 120 DSN 4T

A, мм	835
B, мм	610
C, мм	1400
D, мм	185-450
E, мм	230
F, мм	195
Размеры упаковки LxPxH, мм	1730x1030x880
Вес, кг	190

Фланец горелки

МодельBT 120 DSN 4T

I, мм	320
I1, мм
L, мм	276
M, мм	M16
N, мм	240

Стандартная комплектация

Жидкотопливный фильтр, гибкие топливные шланги, форсунка, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
98000301	Комплект для подогрева топлива вязкостью 20°E при 50°C.
98000306	Комплект для подогрева топлива с низким содержанием серы и максимальной вязкостью 15°E при 50°C.
	Паровой узел подогрева мазута

Примечания

Информация о форсунках и давлении насоса
