Описание
Тип топлива —дизель, мазут. Оборудование способно работать на дизеле и мазуте. При заказе советуем уточнять состав топлива, на котором планируется эксплуатировать устройство.
Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

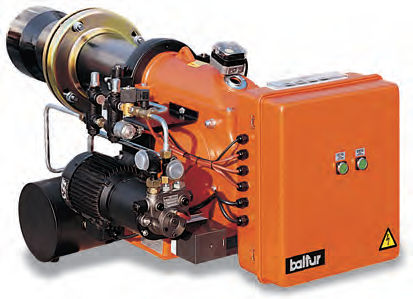

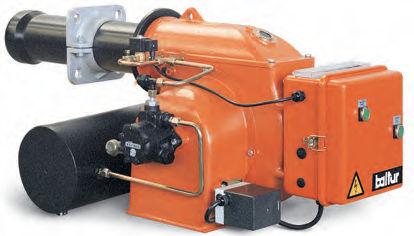

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка на нефти (мазуте).
- Двухступенчатая (большое/малое горение).
- Работает с камерой сгорания любого типа.
- Механическое распыливание топлива под высоким давлением при помощи форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
- Устройство распыливания можно демонтировать, не снимая горелки с котла.
- Регулирование расхода воздуха для первой и второй ступени электрическим сервоприводом с автоматическим перекрытием воздуха в топку при остановке работы горелки.
- Для топлива с низким содержанием серы необходимо предусмотреть (заказать дополнительно) дополнительный топливный фильтр, гибкие топливные шланги из нержавеющей стали, подогреватель, узел распыливания и соленоиды первой и второй ступеней.
- Для топлива вязкостью до 20 °Е при 50 °С необходимо предусмотреть (заказать дополнительно) подогреватель, узел распыливания и соленоиды первой и второй ступеней.
- В комплект входит крепежный фланец, уплотнительная прокладка, а также два гибких шланга, топливный фильтр и две форсунки.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Центробежный вентилятор специальной конструкции, обеспечивающий надежную работу горелки на всех типах котлов.
- Устройство регулировки подачи воздуха для горения.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
- Трехфазный электрический двигатель управляет работой вентилятора и насоса.
- Шестеренчатый насос с регулятором давления и клапаном перекрытия/подачи топлива.
- Блок распыливания с закрывающей форсунку иглой.
- Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатом минимума и регулировки.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
- Контроль наличия пламени с помощью фоторезистора.
- Блок управления горелкой: переключатели вкл./выкл., первой и второй ступеней, индикаторы работы, блокировки горелки и подогревателя.
- Клеммная коробка для подвода электропитания, подсоединения термостата к горелке и контроля работы горелки на второй ступени.
- Степень электрозащищенности IP40.
Детализация модели
| Артикул: | 2086010 |

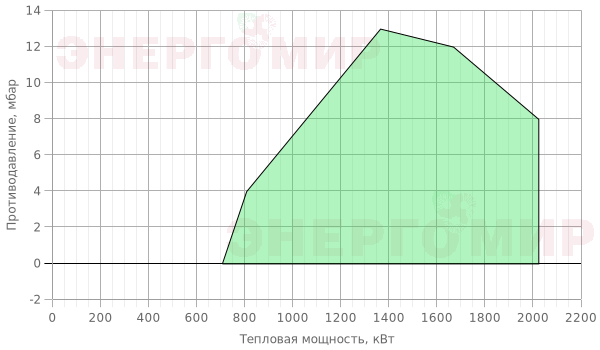

| Мощность мин. | 725 |
| Мощность макс. | 2009 |
| Модель | BT 180 DSN 4T |
| Электрическое подключение | 3N AC 50Гц 400B |
| Мощность двигателя | 3,0 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 935 |
| B, мм | 610 |
| C, мм | 1645 |
| D, мм | 200-535 |
| E, мм | 260 |
| F, мм | 220 |
| Размеры упаковки LxPxH, мм | 1730x1030x880 |
| Вес, кг | 240 |
Фланец горелки
| I, мм | 320 |
| I1, мм | 320 |
| L, мм | 280-370 |
| M, мм | M12 |
| N, мм | 230 |
Стандартная комплектация
Жидкотопливный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 98000302 | Комплект для подогрева топлива вязкостью 20°E при 50°C. |
| 98000307 | Комплект для подогрева топлива с низким содержанием серы и максимальной вязкостью 15°E при 50°C. |
Примечания
Информация о форсунках и давлении насоса
