Описание

Тип топлива —дизель, мазут. Оборудование способно работать на дизеле и мазуте. При заказе советуем уточнять состав топлива, на котором планируется эксплуатировать устройство.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

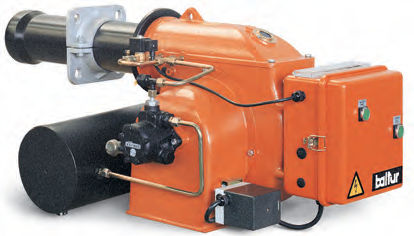

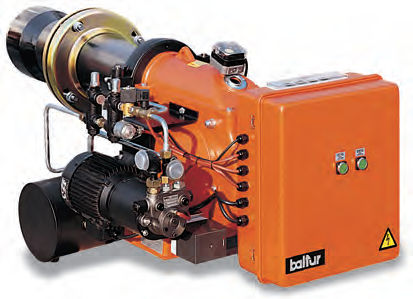

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка на нефти (мазуте).
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Механическое распыливание топлива под высоким давлением при помощи форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство распыливания можно демонтировать, не снимая горелки с котла.
• Регулирование расхода воздуха для первой и второй ступени электрическим сервоприводом с автоматическим перекрытием воздуха в топку при остановке работы горелки.
• В комплект входит крепежный фланец, уплотнительная прокладка, а также два гибких шланга и топливный самоочищающийся фильтр; форсунка подбирается дополнительно (опция).
• По запросу можно предусмотреть паровой узел подогрева мазута, что позволит греть топливо паром напрямую из котла, уменьшая при этом расход электроэнергии (опция).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Центробежный вентилятор специальной конструкции, обеспечивающий надежную работу горелки на всех типах котлов.
• Устройство регулировки подачи воздуха для горения.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Один трехфазный электрический двигатель управляет работой вентилятора, второй — работой насоса.
• Прессостат воздуха.
• Шестеренчатый насос с регулятором давления и клапаном перекрытия/подачи топлива.
• Электрический подогреватель топлива для насоса, регулировочного клапана и узла распыливания.
• Электрический подогреватель топлива в комплекте с антигазовым клапаном, самоочищающимся фильтром, термометром, термостатом минимума, безопасности и регулировки.
• Блок распыливания с закрывающей форсунку иглой.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN230.
• Контроль наличия пламени с помощью фоторезистора.
• Блок управления горелкой: переключатели вкл./выкл., первой и второй ступеней, индикаторы работы, блокировки горелки и подогревателя.
• Клеммная коробка для подвода электропитания, подсоединения термостата к горелке и контроля работы горелки на второй ступени.
• Степень электрозащищенности IP40.

Детализация модели

МодельBT 300 DSNM-D

Артикул:	2520010
Мощность мин.	1220
Мощность макс.	3460
Модель	BT 300 DSNM-D
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	7.5 + 2.2
Примечание	4)

Габаритные и присоединительные размеры

МодельBT 300 DSNM-D

A, мм	1135
B, мм	800
C, мм	1900
D, мм	245-605
E, мм	360
F, мм	275
Размеры упаковки LxPxH, мм	2260x1520x1200
Вес, кг	403

Фланец горелки

МодельBT 300 DSNM-D

I, мм	440
I1, мм	440
L, мм	400-540
M, мм	M20
N, мм	365

Стандартная комплектация

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки к котлу (фланец, прокладка).

Опции

Код	Описание
98000214	Форсунка CB B3   300KG/H 45° SA с полем регулирования 1:3
по запросу	Паровой подогреватель топлива

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Информация о форсунках и давлении насоса
