Описание
Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Укомплектована газовой рампой. Газовая рампа входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка комбинированная газ/дизель.
- Прогрессивно-двухступенчатая, функционирует в режиме плавного изменения мощности.
- Модуляционный режим возможен при установке автоматического регулятора мощности RWF40 (заказывается отдельно с комплектом модуляции).
- Работает с камерой сгорания любого типа.
- Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
- Устройство смешения можно демонтировать, не снимая горелки с котла.
- Минимальный-макимальный расход воздуха на 1-ой и 2-ой ступенях регулируется электрическим сервоприводом с устройством перекрытия доступа воздуха в топку при остановке горелки.
- Блок контроля герметичности клапанов по Европейскому стандарту EN676.
- Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
- Форсунка с полем регулирования 1:3 заказывается отдельно в зависимости от необходимого рахода топлива.
- Возможность подготовки горелки к автоматическому переключению вида топлива.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
- Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
- Реле давления воздуха.
- Электрический сервопривод с механическими кулачками регулирует соотношение воздух/топливо.
- Газовая рампа оборудована дроссельным, рабочим, предохранительным и пилотным клапанами, прессостатом минимального давления.
- Регулятор давления газа со встроенным фильтром заказывается отдельно.
- Шестирёнчатый жидкотопливный насос с регулятором давления.
- Узел распыления топлива оборудован магнитом в целях контроля подачи топлива посредством регулирования возврата топлива.
- Блок автоматического контроля и управления горелкой в соответствии с EN298.
- Контроль наличия пламени с помощью UV-датчика.
- Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, автоматическое/ручное управление, минимум/максимум, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива.
- Терминал для подвода электропитания и модуляционного комплекта.
- Степень электробезопасности IP40.
Детализация модели
| Артикул: | 5356010 |
| Мощность мин. | 688 |
| Мощность макс. | 1981 |

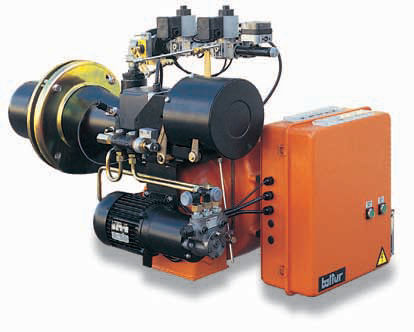

| Модель | COMIST 180 DSPGM |
| Электрическое подключение | 3N AC 50Гц 400V |
| Мощность двигателя | 3,0 + 0.75 |
| Примечание |
4) 8) |
Габаритные и присоединительные размеры
| A, мм | 875 |
| B, мм | 1225 |
| B1, мм | |
| B5, мм | |
| B6, мм | |
| C, мм | 1700 |
| D, мм | 330-540 |
| E, мм | |
| F, мм | 245 |
| Размеры упаковки LxPxH, мм | 1730x1030x880 |
| Вес, кг | 325 |
Фланец горелки
| I, мм | 460 |
| I1, мм | — |
| L, мм | 400 |
| M, мм | M20 |
| N, мм | 300 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.
Опции
| Код | Описание |
| 98000202 | Форсунка CB B3 60KG/H 45° SA с полем регулирования 1:3 |
| 98000203 | Форсунка CB B3 70KG/H 45° SA с полем регулирования 1:3 |
| 98000204 | Форсунка CB B3 80KG/H 45° SA с полем регулирования 1:3 |
| 98000205 | Форсунка CB B3 90KG/H 45° SA с полем регулирования 1:3 |
| 98000206 | Форсунка CB B3 100KG/H 45° SA с полем регулирования 1:3 |
| 98000207 | Форсунка CB B3 125KG/H 45° SA с полем регулирования 1:3 |
| 98000208 | Форсунка CB B3 150KG/H 45° SA с полем регулирования 1:3 |
| 98000209 | Форсунка CB B3 175KG/H 45° SA с полем регулирования 1:3 |
| 97390710 | Регулятор давления газа со встроенным фильтром BTFR/5CE DN80 NE, VE, RO (Pраб 6-70 мбар, Pmax 500мбар) |
| 98000051 | Регулятор мощности RWF40 |
| 98000020 | Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2 |
| 98000021 | Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2 |
| 98000022 | Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2 |
| 98000025 | Модуляционный комплект. Давление пара 0 : 1 бар, G1/2 |
| 98000030 | Модуляционный комплект. Давление пара 0 : 4 бар, G1/2 |
| 98000026 | Модуляционный комплект. Давление пара 0 : 10 бар, G1/2 |
| 98000027 | Модуляционный комплект. Давление пара 0 : 16 бар, G1/2 |
| 98000028 | Модуляционный комплект. Давление пара 0 : 25 бар, G1/2 |
| 98000029 | Модуляционный комплект. Давление пара 0 : 40 бар, G1/2 |
| 97759999 | Кран шаровой газовый BTVS DN80 |
| 97099999 | Антивибрационная вставка BTGA DN80 — PN 16 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 8) | Возможно автоматическое переключение вида топлива. |
| **) | Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP. |
|
Номинальная калорийность природного газа при 0 °C, 1013 мбар: |
|
| Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг. |
|
Соответствие «Горелка – рампа»
Газовая рампа выполненная по схеие D5 входит в комплект поставки горелки.
Регулятор давления со встроенным фильтром (RF) заказывается и поставляетя отдельно.
Схема D5
| Модель горелки |
LDU | Pct | Pmax | Pmin | RF | VF | VL | VP | VS | O |
| COMIST 180 DSPGM | DN80 | DK50 | 2 | 1 1/2 | DN65 | DN80 |
— в комплекте, — обязательно для горелок более 1200 кВт, — опция.
Обозначения:
| LDU | — | Блок контроля герметичности клапанов |
| Pct | — | Реле минимального давления газа контроля герметичности клапанов |
| Pmax | — | Реле максимального давления газа |
| Pmin | — | Реле минимального давления газа |
| VF | — | Дроссельный клапан |
| VL | — | Рабочий клапан |
| VP | — | Пилотный клапан |
| VS | — | Клапан безопасности |
| RF | — | Регулятор давления газа со встроенным фильтром |
