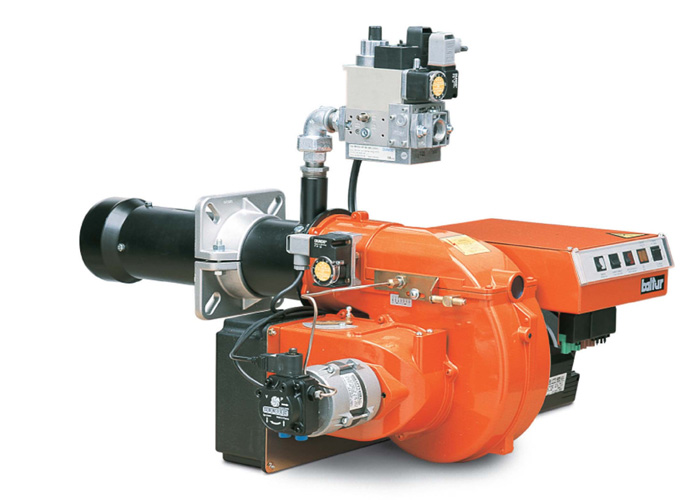

Описание
Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.
Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка комбинированная газ/дизель.
- Двухступенчатая (большое/малое горение).
- Работает с камерой сгорания любого типа.
- Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсункок.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
- Устройство смешения можно демонтировать, не снимая горелки с котла.
- Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
- Блок контроля герметичности клапанов по Европейскому стандарту EN676.
- Опция: возможность монтажа автоматического устройства переключения вида топлива.
- Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жиднотопливным фильтром и тремя форсунками.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
- Один 3-фазный электродвигатель приводит в дейстиви вентилятор, второй электродвигатель — жидкотопливный насос.
- Реле давления воздуха.
- Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
- Шестирёнчатый жидкотопливный насос с регулятором давления, клапанами 1-ой и 2 ступени и клапаном безопасности.
- Узел распыления оборудован запорной иглой.
- Блок автоматического контроля и управления горелкой в соответствии с EN298.
- Контроль наличия пламени с помощью UV-датчика.
- Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, индикаторы работы и блокировки горелки.
- Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
- Степень электробезопасности IP40.
Детализация модели
| Артикул: | 55160010 |
| Мощность мин. | 1304 |
| Мощность макс. | 3878 |
| Модель | COMIST 300 |
| Электрическое подключение | 3N AC 50Гц 400V |
| Мощность двигателя | 7,5 + 0.75 |
| Примечание |
4) 6) 7) 8) |
Габаритные и присоединительные размеры
| A, мм | 1025 |
| B, мм | |
| B1, мм | 580 |
| B5, мм | 166 |
| B6, мм | |
| C, мм | 1750 |
| D, мм | 320-500 |
| E, мм | 320 |
| F, мм | 273 |
| Размеры упаковки LxPxH, мм | 2030x1210x990 |
| Вес, кг | 330 |
Фланец горелки
| I, мм | 440 |
| I1, мм | 440 |
| L, мм | 400-540 |
| M, мм | M20 |
| N, мм | 330 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жиднотопливный фильтр и три форсунки
Опции
| Код | Описание |
| 98000371 | Устройство автоматического переключения вида топлива. |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 6) | При давлении газа на клапане безопасности менее 12 мбар, заменить прессостат минимального давления газа на прессостат GW50. |
| 7) | Регулятор давления газа и газовый фильтр заказываются и поставляются отдельно. |
| 8) | Возможно автоматическое переключение вида топлива. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP. |
|
Номинальная калорийность природного газа при 0 °C, 1013 мбар: |
|
| Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг. |
|
Соответствие «Горелка – рампа»
| Модель | Вид газа | Кривая на графике | Исполнение | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| COMIST 300 | Прир. газ | 41A | CTV | 500 | 19990457 | 97390700 | — | — | 96000012 | в комплекте | B4 | 6) | ||
| COMIST 300 | Прир. газ | 41B | CTV | 500 | 19990459 | 97390700 | — | — | 96000012 | в комплекте | B4 | 6) | ||
| COMIST 300 | Прир. газ | 41C | CTV | 500 | 19990461 | 97390700 | — | — | — | в комплекте | B5 | 6) | ||
| COMIST 300 | Прир. газ | 41D | CTV | 500 | 19990463 | 97390710 | — | — | 96005004 | в комплекте | B5 | |||
