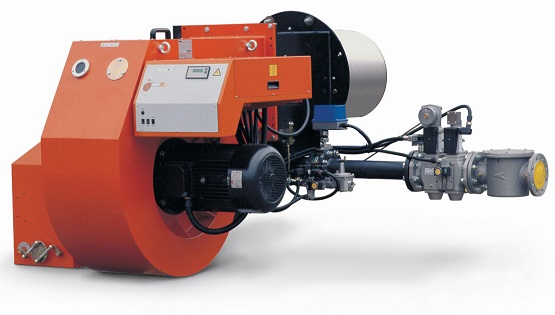

Описание

Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/мазут.
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
• Устройство смешения можно демонтировать, не снимая горелки с котла.
• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• Устройство контроля герметичности клапанов в соответствии с EN676.
• Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
• Опция: возможность монтажа автоматического устройства переключения вида топлива.
• Опция: устройство предварительного подогрева топлива паром.
• Опция: форсунка заказывается отдельно в зависимости от необходимого расхода топлива.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
• Реле давления воздуха.
• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном подачи топлива и клапаном безопасности.
• Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
• Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
• Блок автоматического контроля и управления горелкой в соответствии с EN298.
• Контроль наличия пламени с помощью UV-датчика.
• Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
• Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
• Степень электробезопасности IP40.

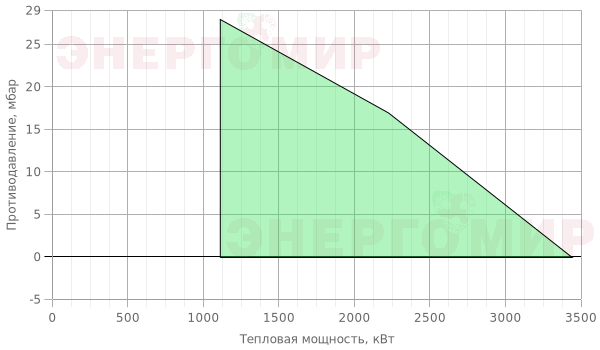

Детализация модели

Модель
COMIST 250 NM

Артикул:	55510010
Мощность мин.	1127
Мощность макс.	3380
Модель	COMIST 250 NM
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	7.5 + 1.1
Примечание	4) 8)

Габаритные и присоединительные размеры

Модель
COMIST 250 NM

A, мм	1025
B, мм
B1, мм	580
B5, мм	166
B6, мм
C, мм	1750
D, мм	320-500
E, мм	320
F, мм	273
Размеры упаковки LxPxH, мм	2030x1210x990
Вес, кг	410

Фланец горелки

Модель
COMIST 250 NM

I, мм	440
I1, мм	440
L, мм	400-540
M, мм	M20
N, мм	330
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.

Опции

Код	Описание
98000214	Форсунка CB B3 300KG/H 45 SA с полем регулирования 1:3
	Устройство предварительного подогрева топлива паром.

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
6)	При давлении газа на клапане безопасности менее 12 мбар, заменить прессостат минимального давления газа на прессостат GW50.
7)	Регулятор давления и фильтр поставляются отдельно.
8)	Возможно автоматическое переключение вида топлива.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Соответствие Горелка рампа

Модель	Вид газа	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
COMIST 250 NM	Прир. газ	40A	CTV	200	19990457	97390700	—	—	—	в комплекте	B4	6)
COMIST 250 NM	Прир. газ	40B	CTV	200	19990459	97390700	—	—	—	в комплекте	B4	6)
COMIST 250 NM	Прир. газ	40C	CTV	200	19990461	97390700	—	—	96005003	в комплекте	B5	6)
COMIST 250 NM	Прир. газ	40D	CTV	500	19990463	97390710	—	—	96005004	в комплекте	B5
COMIST 250 NM	Прир. газ	40E	CTV	500	19990465	—	97390720	97439999	96005004	в комплекте	B5	7)
