Описание

Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Укомплектована газовой рампой. Газовая рампа входит в комплект поставки.

Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/дизель.
• Двухступенчатая, функционирует в режиме плавного изменения мощности.
• Возможность работы в модуляционном режиме при установке автоматического регулятора мощности RWF 40 (заказывается в соответствии с комплектом модуляции).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе, распыливание топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Смесительный узел можно демонтировать, не снимая горелки с котла.
• Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
• Устройство контроля герметичности клапанов, по Европейскому стандарту EN 676.
• Возможность подготовки горелки к автоматическому переключению вида топлива.
• Горелка оборудована крепежным фланцем и уплотнительной прокладкой, двумя гибкими топливными шлангами, топливным линейным фильтром; форсунки заказываются отдельно в зависимости от необходимого расхода топлива.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надежную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая головка сгорания оснащена сопловой трубой из нержавеющей стали и стальным диском пламени.
• Один трехфазный электрический двигатель управляет работой вентилятора, другой – работой насоса.
• Прессостат воздуха.
• Электрический сервопривод с механическими кулачками регулирует соотношение газ/топливо.
• Газовая рампа оборудована регулирующим, рабочим, предохранительным и пилотным клапанами, устройством контроля герметичности клапанов, минимальным прессостатом, регулятором давления и газовым фильтром.
• Шестеренчатый насос с регулятором давления.
• Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
• Блок автоматического контроля и управления горелкой в соответствии с EN298.
• Контроль пламени посредством датчика ультрафиолетового излучения.
• Блок управления горелкой: переключатели вкл./выкл., автоматическое/ручное управление, минимум/максимум, функция смены вила топлив, индикаторы работы, блокировки горелки и выбранного вида топлива.
• Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
• Степень электрозащищенности IP40.

Детализация модели

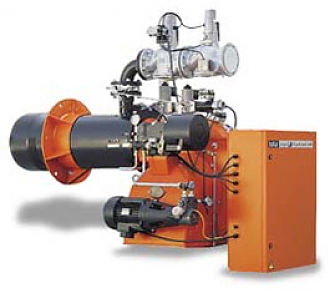

МодельGI MIST 420 DSPGM

Артикул:	6678050

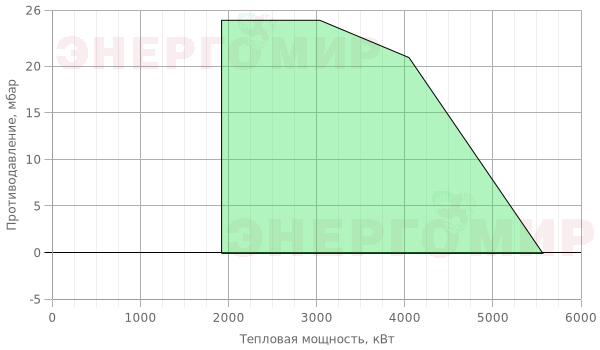

Мощность мин.	1840
Мощность макс.	5522
Модель	GI MIST 420 DSPGM
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	18.5 + 2.2
Примечание	4) 8) 13)

Габаритные и присоединительные размеры

МодельGI MIST 420 DSPGM

A, мм	1345
B, мм	1530
B1, мм
B5, мм
B6, мм
C, мм	2030
D, мм	320-625
E, мм
F, мм	355
Размеры упаковки LxPxH, мм	2260x1520x1200
Вес, кг	680

Фланец горелки

МодельGI MIST 420 DSPGM

I, мм	580
I1, мм
L, мм	520
M, мм	M20
N, мм	420
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.

Опции

Код	Описание
98000209	Форсунка CB B3   175KG/H 45° SA с полем регулирования 1:3
98000210	Форсунка CB B3   200KG/H 45° SA с полем регулирования 1:3
98000211	Форсунка CB B3   225KG/H 45° SA с полем регулирования 1:3
98000212	Форсунка CB B3   250KG/H 45° SA с полем регулирования 1:3
98000213	Форсунка CB B3   275KG/H 45° SA с полем регулирования 1:3
98000214	Форсунка CB B3   300KG/H 45° SA с полем регулирования 1:3
98000215	Форсунка CB B3   325KG/H 45° SA с полем регулирования 1:3
98000216	Форсунка CB B3   350KG/H 45° SA с полем регулирования 1:3
98000217	Форсунка CB B3   375KG/H 45° SA с полем регулирования 1:3
98000218	Форсунка CB B3   400KG/H 45° SA с полем регулирования 1:3
98000219	Форсунка CB B3   450KG/H 45° SA с полем регулирования 1:3
97390383	Регулятор давления газа со встроенным фильтром BTFR/5CE DN80 (Pраб 60-100 мбар, Pmax 500мбар)
98000051	Регулятор мощности RWF40
98000020	Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2
98000021	Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2
98000022	Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2
97759999	Кран шаровой газовый BTVS DN80
97099999	Антивибрационная вставка BTGA DN80 — PN 16

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
8)	Возможно автоматическое переключение вида топлива.
13)	Горелка оборудована блоком контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность дизельного топлива: Hi = 42,7 МДж/кг = 10200 ккал/кг.

Соответствие «Горелка – рампа»

Газовая рампа выполненная по схеме D5 входит в комплект поставки горелки.

Регулятор давления со встроенным фильтром (RF) заказывается и поставляетя отдельно.

Схема D5

Модель горелки	LDU	Pct	Pmax	Pmin	RF	VF	VL	VP	VS	O
GI MIST 420 DSPGM					DN80	DK65	DN65	1 1/2	DN65	DN80

— в комплекте, — обязательно для горелок более 1200 кВт, — опция.

 Обозначения:

LDU	—	Блок контроля герметичности клапанов
Pct	—	Реле минимального давления газа контроля герметичности клапанов
Pmax	—	Реле максимального давления газа
Pmin	—	Реле минимального давления газа
VF	—	Дроссельный клапан
VL	—	Рабочий клапан
VP	—	Пилотный клапан
VS	—	Клапан безопасности
RF	—	Регулятор давления газа со встроенным фильтром
