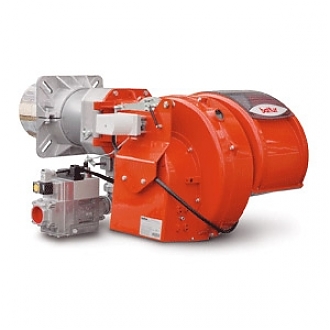

Описание
Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.

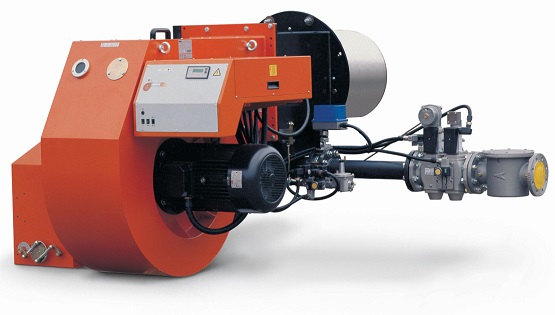

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка комбинированная газ/дизель в соответствии Европейскими нормативами EN676 и EN267.
- Прогрессивно-двухступенчатый режим при работе на газе, двухступенчатый режим при работе на дизеле.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом — Опция)
- Электронная модуляция.
- Диапазон модуляции: 1:4
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676 при работе на газе.
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN267 при работе на дизеле.
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо.
- Сопловую сборку можно снять, не снимая горелки с котла.
- Высокоэффективный вентилятор, низкое электропотребление, низкий шум.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Газовая рампа оборудована дроссельным, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального даления газа, регулятором давления и газовым фильтром. (рампа заказывается отдельно)
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее подсоединение газовой рампы.
- Электромагнитное сцепление топливного насоса и электродвигателя вентилятора.
- Шестиренчатый топливный насос с регулировкой давления, запорными и предохранительным клапанами.
- Переключение вида топлива: ручное.
- Контроль пламени с помощью фотодатчика UV.
- Панель управления с рабочим дисплеем и кнопками для программирования настроек горелки.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Класс электрозащиты: IP54.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.
Детализация модели
| Артикул: | 56580010 |
| Мощность мин. | 350 |
| Мощность макс. | 1600 |
| Модель | TBML 160 ME |
| Электрическое подключение | 3ф AC 50Гц 400B |
| Мощность двигателя | 3.0 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 700 |
| A1, мм | 330 |
| A2, мм | 370 |
| B, мм | 540 |
| B1, мм | 380 |
| B5, мм | 200 |
| B6, мм | |
| C, мм | 1250 |
| D, мм | 285-450 |
| E, мм | 224 |
| F, мм | 219 |
| Размеры упаковки LxPxH, мм | 1070x800x700 |
| Вес, кг | 97 |
Фланец горелки
| I, мм | 320 |
| I1, мм | 320 |
| L, мм | 280-370 |
| M, мм | 4xM12 |
| N, мм | 235 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Топливный фильтр
- Гибкие топливные шланги
- Форсунки
- Комплект крепления горелки к котлу (фланец, прокладка)
- Семи- и четырехполюсный электрические штекеры
Опции
| Код | Описание |
| 98000023 | Комплект модуляции температуры 0С-130С, PT 1000, длина зонда 85 мм, R1/2 |
| 98000021 | Комплект модуляции температуры 0С-500С, PT 1000, длина зонда 200 мм, G1/2 |
| 98000045 | Модуляционный комплект. Давление пара 0 1 бар, выходной сигнал 0 20 В, G1/2 |
| 98000046 | Модуляционный комплект. Давление пара 0 10 бар, выходной сигнал 0 20 В, G1/2 |
| 98000047 | Модуляционный комплект. Давление пара 0 16 бар, выходной сигнал 0 20 В, G1/2 |
| 98000048 | Модуляционный комплект. Давление пара 0 25 бар, выходной сигнал 0 20 В, G1/2 |
| 98000049 | Модуляционный комплект. Давление пара 0 40 бар, выходной сигнал 0 20 В, G1/2 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальная мощность 550 кВт при работе на дизельном топливе. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
| Дизельного топлива Hi = 42,7 МДж/кг = 10200 ккал/кг | |
Соответствие Горелка рампа

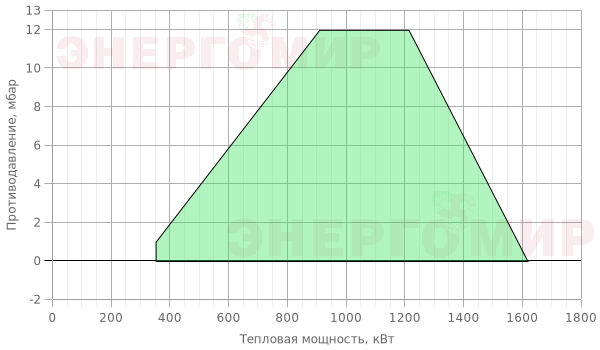

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBML 160 ME | Прир. газ | CE | 158A | CTV | 360 | 19990558 | в комплекте | — | — | 96000007 | в комплекте | D2 | — | ||
| TBML 160 ME | Прир. газ | CE | 158B | CTV | 360 | 19990559 | в комплекте | — | — | — | в комплекте | D2 | — | ||
| TBML 160 ME | Прир. газ | CE | 158C | CTV | 500 | 19990524 | в комплекте | — | — | — | в комплекте | D2 | — | ||
| TBML 160 ME | Прир. газ | CE | 158D | CTV | 500 | 19990525 | в комплекте | — | — | — | в комплекте | D2 | — | ||
