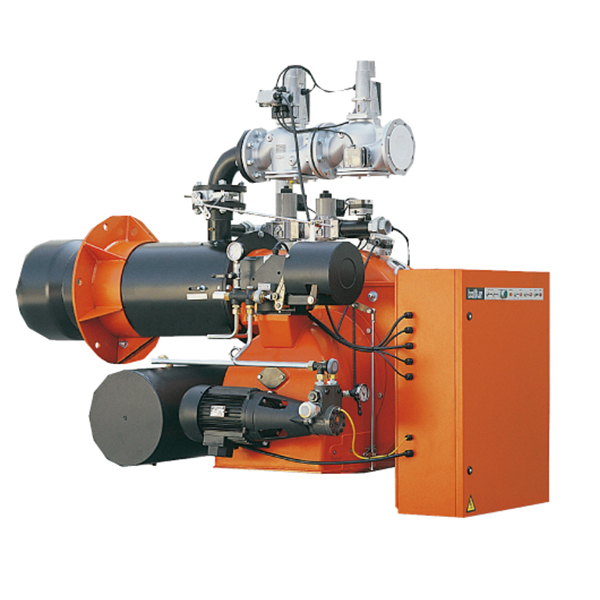

Описание
Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Укомплектована газовой рампой. Газовая рампа входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка комбинированная газ/мазут.
- Двухступенчатая, функционирует в режиме плавного изменения мощности.
- Возможность работы в модуляционном режиме при установке автоматического регулятора мощности RWF 40 (заказывается в соответствии с комплектом модуляции).
- Работает с камерой сгорания любого типа.
- Смешивание воздуха и газа в сопловой трубе, распыливание топлива под высоким давлением с помощью форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и топлива.
- Смесительный узел можно демонтировать, не снимая горелки с котла.
- Горелка оборудована крепежным фланцем и уплотнительной прокладкой, двумя гибкими топливными шлангами, топливным линейным фильтром; форсунки заказываются отдельно в зависимости от необходимого расхода топлива.
- Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
- Устройство контроля герметичности клапанов в соответствии с Европейским стандартом EN676.
- Возможность подготовки горелки к автоматическому переключению вида топлива.
- По запросу: устройство предварительного подогрева топлива паром.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления, обеспечивающий надежную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Устройство регуляции подачи воздуха для сгорания.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая головка сгорания оснащена сопловой трубой из нержавеющей стали и стальным диском пламени.
- Один трехфазный электрический двигатель управляет работой вентилятора, другой – работой насоса.
- Прессостат воздуха.
- Электрический сервопривод с механическими кулачками регулирует соотношение газ/топливо.
- Газовая рампа оборудована регулирующим, рабочим, предохранительным и пилотным клапанами, устройством контроля герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
- Шестеренчатый насос с регулятором давления.
- Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
- Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
- Контроль пламени посредством датчика ультрафиолетового излучения.
- Блок управления горелкой: переключатели вкл./выкл., 1-я и 2-я ступени, функция смены вида топлив, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
- Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
- Степень электрозащищенности IP40.

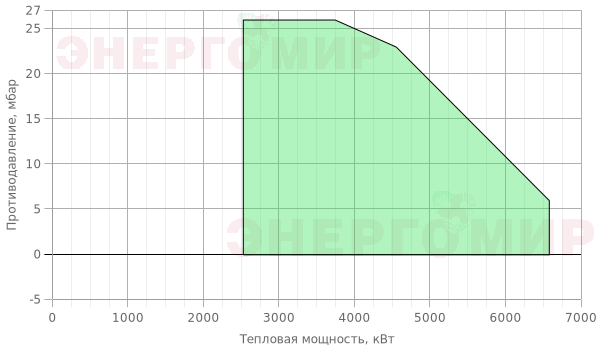

Детализация модели
| Артикул: | 6711050 |
| Мощность мин. | 2430 |
| Мощность макс. | 6500 |
| Модель | GI MIST 510 DSPNM-D |
| Электрическое подключение | 3N AC 50Гц 400B |
| Мощность двигателя | 18.5 + 3.0 |
| Примечание |
4) 8) 13) |
Габаритные и присоединительные размеры
| A, мм | 1345 |
| B, мм | 1540 |
| B1, мм | |
| B5, мм | |
| B6, мм | |
| C, мм | 2030 |
| D, мм | 320-625 |
| E, мм | |
| F, мм | 355 |
| Размеры упаковки LxPxH, мм | 2260x1520x1200 |
| Вес, кг | 870 |
Фланец горелки
| I, мм | 580 |
| I1, мм | |
| L, мм | 520 |
| M, мм | M20 |
| N, мм | 420 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.
Опции
| Код | Описание |
| 98000224 |
Форсунка CB B3 550KG/H 45° SA с полем регулирования 1:3 |
| 98000225 | Форсунка CB B3 575KG/H 45° SA с полем регулирования 1:3 |
| Устройство предварительного подогрева топлива паром. | |
| 97390383 | Регулятор + фильтр BTFR/5CE DN80 (Pраб 60-100 мбар, Pmax 500мбар) |
| 98000051 | Регулятор мощности RWF40 |
| 98000020 | Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2 |
| 98000021 | Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2 |
| 98000022 | Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2 |
| 98000025 | Модуляционный комплект. Давление пара 0 : 1 бар, G1/2 |
| 98000030 | Модуляционный комплект. Давление пара 0 : 4 бар, G1/2 |
| 98000026 | Модуляционный комплект. Давление пара 0 : 10 бар, G1/2 |
| 98000027 | Модуляционный комплект. Давление пара 0 : 16 бар, G1/2 |
| 98000028 | Модуляционный комплект. Давление пара 0 : 25 бар, G1/2 |
| 98000029 | Модуляционный комплект. Давление пара 0 : 40 бар, G1/2 |
| 97759999 | Кран шаровой газовый BTVS DN80 |
| 97099999 | Антивибрационная вставка BTGA DN80 — PN 16 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 8) | Возможно автоматическое переключение вида топлива. |
| 13) | Горелка оборудована блоком контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления. |
|
Номинальная калорийность природного газа при 0 °C, 1013 мбар: |
|
| Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг. |
|
Соответствие «Горелка – рампа»
Газовая рампа выполненная по схеме D5 входит в комплект поставки горелки.
Регулятор давления со встроенным фильтром (RF) заказывается и поставляетя отдельно.
Схема D5
| Модель горелки |
LDU | Pct | Pmax | Pmin | RF | VF | VL | VP | VS | O |
| GI MIST 510 DSPNM-D | DN80 | DK80 | DN80 | 1 1/2 | DN80 | DN80 |
— в комплекте, — обязательно для горелок более 1200 кВт, — опция.
Обозначения:
| LDU | — | Блок контроля герметичности клапанов |
| Pct | — | Реле минимального давления газа контроля герметичности клапанов |
| Pmax | — | Реле максимального давления газа |
| Pmin | — | Реле минимального давления газа |
| VF | — | Дроссельный клапан |
| VL | — | Рабочий клапан |
| VP | — | Пилотный клапан |
| VS | — | Клапан безопасности |
| RF | — | Регулятор давления газа со встроенным фильтром |
