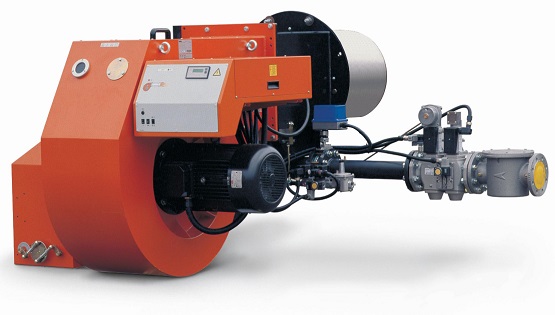

Описание
Тип топлива — газ, сжиженный газ, дизель. Устройство может работать на природном магистральном газе, на сжиженном газе, на дизельном топливе.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка комбинированная газ/дизель в соответствии Европейскими нормативами EN676 и EN267.
- Электронная модуляция.
- Диапазон модуляции (газ): 1:7
- Диапазон модуляции (дизель): 1:3
- Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676 при работе на газе.
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN267 при работе на дизеле.
- Узлы смешения и распыления можно снять, не снимая горелки с котла.
- Фиксированный крепежный фланец.
- Шарнирный фланец обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздушная заслона на выходе из вентилятора.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Автоматическое закрытие воздушной заслонки для избежания тепловых потерь при выключенной горелке.
- Воздухозаборник с шумоглушашей вставкой.
- Газовая рампа оборудована дроссельным, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром. (рампа заказывается отдельно)
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее подсоединение газовой рампы.
- Отдельный элнктропривод жидкотопливного насоса.
- Шестиренчатый топливный насос с регулировкой давления, клапаном регулировки расхода, запорным и предохранительным клапанами, предохранительным реле давления.
- Ручное переключение вида топлива.
- Контроль пламени с помощью фотодатчика UV.
- Панель управления с синоптической схемой и сигнальными лампами.
- Автоматика контроля и управления горелкой с электронным микропроцессором с возможностью непрерывной работы согласно TRD604.
- Клавиатура для программирования и управления блока управления с дисплеем отображающим режим работы и коды ошибок в случае блокировки.
- Клеммная колодка для подключения электропитания и датчика модуляции.
- Класс электробезопасности IP54.
Детализация модели
| Артикул: | 67300010 |
| Мощность мин. | 800 |
| Мощность макс. | 6000 |
| Модель | TBML 600 ME |
| Электрическое подключение | 3ф AC 50Гц 400B |
| Мощность двигателя | 11.0+2.2 |
| Примечание |
4)
|
Габаритные и присоединительные размеры
| A, мм | 1230 |
| A1, мм | 570 |
| A2, мм | 660 |
| B, мм | 1000 |
| B1, мм | 740 |
| B5, мм | |
| B6, мм | 410 |
| C, мм | 2020 |
| D, мм | 715 |
| E, мм | 418 |
| F, мм | |
| Размеры упаковки LxPxH, мм | 2260x1520x1150 |
| Вес, кг | 802 |
Фланец горелки
| I, мм | 520 |
| I1, мм | 520 |
| L, мм | 594 |
| M, мм | M20 |
| N, мм | 440 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Топливный фильтр
- Гибкие топливные шланги
- Комплект крепления горелки к котлу (фланец, прокладка)
Опции
| Код | Описание |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2 |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2 |
| 98000040 | Модуляционный комплект. Давление пара 0 : 1 бар, выходной сигнал 0 : 10 В, G1/2 |
| 98000041 | Модуляционный комплект. Давление пара 0 : 10 бар, выходной сигнал 0 : 10 В, G1/2 |
| 98000042 | Модуляционный комплект. Давление пара 0 : 16 бар, выходной сигнал 0 : 10 В, G1/2 |
| 98000043 | Модуляционный комплект. Давление пара 0 : 25 бар, выходной сигнал 0 : 10 В, G1/2 |
| 98000044 | Модуляционный комплект. Давление пара 0 : 40 бар, выходной сигнал 0 : 10 В, G1/2 |
| 98000272 | Форсунка 400 кг/ч 45° |
| 98000274 | Форсунка 450 кг/ч 45° |
| 98000275 | Форсунка 500 кг/ч 45° |
| 98000277 | Форсунка 550 кг/ч 45° |
| 98000278 | Форсунка 600 кг/ч 45° |
| 98000279 | Форсунка 650 кг/ч 45° |
| 98000271 | Форсунка 700 кг/ч 45° |
| 98000273 | Форсунка 750 кг/ч 45° |
| 98000276 | Форсунка 800 кг/ч 45° |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальная мощность 2000 кВт при работе на дизельном топливе. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
| Дизельного топлива Hi = 42,7 МДж/кг = 10200 ккал/кг | |
Соответствие «Горелка – рампа»

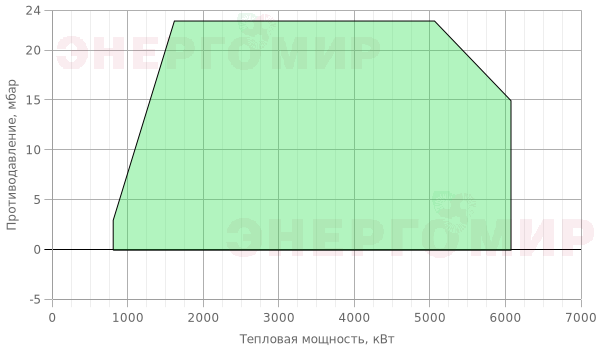

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBML 600 ME | Прир. газ | CE | 146A | CTV | 500 | 19990587 | в комплекте | — | — | 95005005 | в комплекте | D4 | — | ||
| TBML 600 ME | Прир. газ | CE | 146B | CTV | 500 | 19990588 | в комплекте | — | — | 96005008 | в комплекте | D4 | — | ||
| TBML 600 ME | Прир. газ | CE | 146C | CTV | 500 | 19990589 | в комплекте | — | — | — | в комплекте | D4 | — | ||
| TBML 600 ME | Прир. газ | CE | 146D | CTV | 500 | 19990590 | в комплекте | — | — | 98005009 | в комплекте | D4 | — | ||
