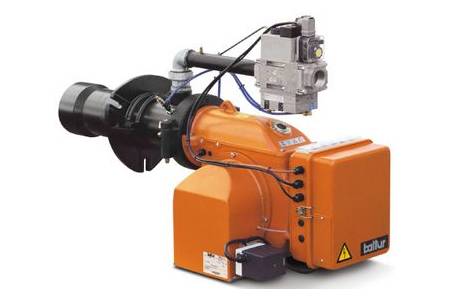

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая с пониженным содержанием выбросов NОx и СО по Европейскому стандарту EN676 («Класс III»).
• Двухступенчатая прогрессивная с плавной регулировкой мощности.
• Горелка с плавной регулировкой может быть получена путем дополнения регулятора RWF40 и модуляционного комплекта (опции).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
• Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Регулирование скорости вращения вентилятора в зависимости от режима работы горелки при помощи инвертора; снижение уровня шума и расхода электроэнергии.
• Газовая рампа с блоком контроля герметичности клапанов.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Трехфазный электрический двигатель управляет работой вентилятора (электронная регулировка инвертором – контроллером скорости электромотора).
• Прессостат воздуха.
• Газовая рампа-моноблок оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью ультрафиолетового датчика для BGN 540.
• Блок управления горелкой: переключатель старт/стоп, режим управления ручной/автоматический и мин./макс., индикаторы работы и блокировки горелки.
• Терминал для подвода электропитания и подсоединения термостата к горелке.
• Степень электрозащиты IP40.

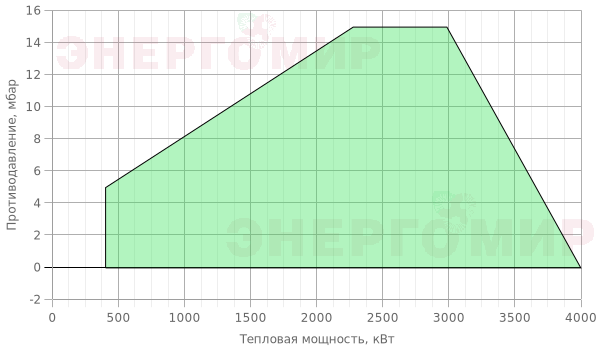

Детализация модели

МодельBGN 390 LX V

Артикул:	15290015
Мощность мин.	400
Мощность макс.	3950
Модель	BGN 390 LX V
Электрическое подключение	3N AC 50Гц 400V
Мощность двигателя	7,5
Примечание	4)

Габаритные и присоединительные размеры

МодельBGN 390 LX V

A, мм	880
A1, мм
A2, мм
B, мм
B1, мм	580
B5, мм	177
B6, мм
C, мм	1870
D, мм	280-480
E, мм	316
F, мм	275
R, мм
Размеры упаковки LxPxH, мм	2030x1210x990
Вес, кг	322

Фланец горелки

МодельBGN 390 LX V

I, мм	440
I1, мм	440
L, мм	400-540
M, мм	M20
N, мм	360
Z, мм	12
Z1, мм	150
Z2, мм	87

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка)

Опции

Код	Описание
97980057	Звукоизоляционный кожух.
98000057	Регулятор мощности
98000023	Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2
98000021	Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2
98000022	Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2
98000045	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000046	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000047	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000048	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000049	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
11)	Согласно EN676 в составе газовой рампы должно быть устройство контроля герметичности клапанов.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. LPG: Hi = 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Кривая на графике	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
BGN 390 LX V	Прир. газ	30A	100	19990444	в комплекте	—	—	96000012	98000101	D3	11)
BGN 390 LX V	Прир. газ	30A	360	19990451	в комплекте	—	—	96000012	98000101	D3	11)
BGN 390 LX V	Прир. газ	30B	360	19990445	в комплекте	—	—	96005004	98000101	D3	11)
BGN 390 LX V	Прир. газ	30C	360	19990446	в комплекте	—		96005004	98000101	D3	11)
