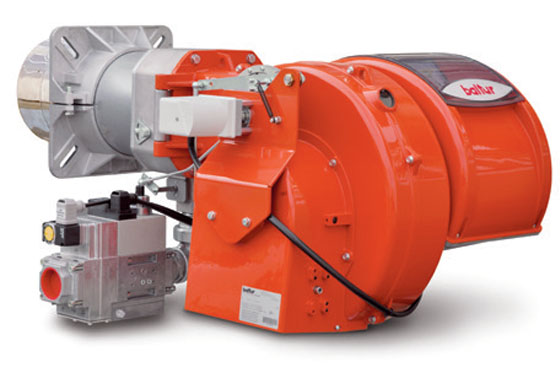

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством механического шарнира и электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Использован материал снижающий шум вентилятора.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального даления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Нижнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с сигнальными лампами.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки.
- Класс электрозащиты: IP54.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

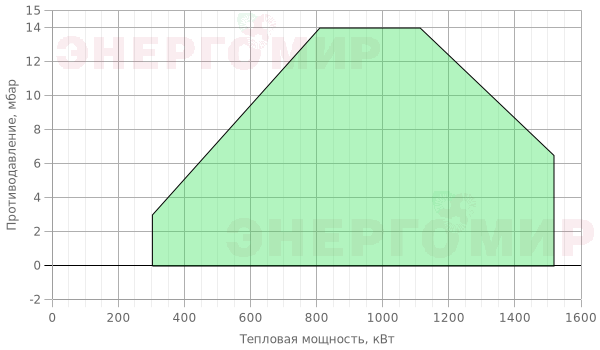

Детализация модели
| Артикул: | 17620030 |
| Мощность мин. | 300 |
| Мощность макс. | 1500 |
| Модель | TBG 150 P |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 2,2 |
| Примечание |
3) 4) |
Габаритные и присоединительные размеры
| A, мм | 690 |
| A1, мм | 320 |
| A2, мм | 370 |
| B, мм | |
| B1, мм | 380 |
| B5, мм | |
| B6, мм | 200 |
| C, мм | 1280 |
| D, мм | 200-450 |
| E, мм | 240 |
| F, мм | 219 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1070x800x700 |
| Вес, кг | 91 |
Фланец горелки
| I, мм | 320 |
| I1, мм | 320 |
| L, мм | 280-370 |
| M, мм | M12 |
| N, мм | 250 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
- Семи- и четырехполюсный электрические штекеры
Опции
| Код | Описание |
| 97980053 | Звукоизоляционный кожух |
Примечания
| 3) | Шумоглушащий воздухозаборник. |
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 11) | Согласно EN676 горелка дложна быть обязательно укомплектована контролем герметичности клапанов. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальное давление газа на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в топке, равном 0. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
Соответствие «Горелка – рампа»
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 150 P | Прир. газ | CE | 122A | CTV | 360 | 19990548 | в комплекте | — | — | 96000007 | 98000101 | B7 | 11) | ||
| TBG 150 P | Прир. газ | CE | 122B | CTV | 360 | 19990549 | в комплекте | — | — | — | 98000101 | B7 | 11) | ||
| TBG 150 P | Прир. газ | CE | 122C | CTV | 500 | 19990550 | в комплекте | — | — | — | 98000102 | B7 | 11) | ||
| TBG 150 P | Прир. газ | CE | 122D | CTV | 500 | 19990563 | в комплекте | — | — | — | 98000101 | B7 | 11) | ||
| TBG 150 P | Прир. газ | CE | 122E | CTV | 500 | 19990564 | в комплекте | — | — | — | 98000101 | B7 | 11) | ||
| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Мин *, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 150 P | LPG | CE | — | CTV | 30 | 19990548 | в комплекте |
— |
— | 96000007 | 98000101 | B7 | 11) | ||
