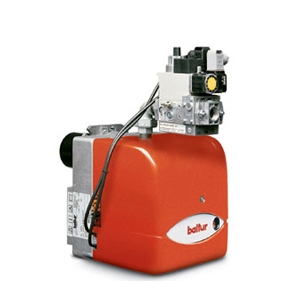

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Одноступенчатая горелка. Одноступенчатая горелка не имеет регулировки по мощности и работает в режимах вкл/выкл.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая.
• Одноступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Возможность на и более полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Ручное регулирование расхода воздуха.
• По запросу: возможно установить блок контроля герметичности клапанов.
• Горелка оборудована семиполярным штекером, фланцем и уплотнительными прокладками для крепления котла.
• По запросу: удлиненное сопло горелки (обговаривается при заказе горелки).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Прессостат воздуха.
• Газовая рампа оборудована рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• Семиполярный штекер для подвода электропитания и подсоединения термостата.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.
• Звукоизоляционный пластиковый кожух.

Детализация модели

МодельBTG 11

Артикул:	17060010

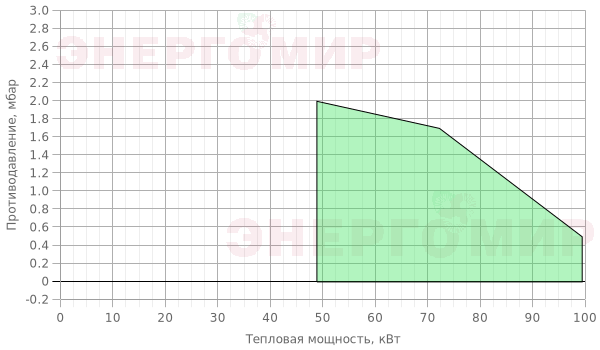

Мощность мин.	48.8
Мощность макс.	99
Модель	BTG 11
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0,11
Примечание	1)

Габаритные и присоединительные размеры

МодельBTG 11

A, мм	245
A1, мм
A2, мм
B, мм
B1, мм	218.5
B5, мм	53
B6, мм
C, мм	475
D, мм	90-150
E, мм	108
F, мм	90
R, мм
Размеры упаковки LxPxH, мм	540x300x320
Вес, кг	12

Фланец горелки

МодельBTG 11

I, мм	170
I1, мм	140
L, мм	135-155
M, мм	M8
N, мм	95
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

• Комплект крепления горелки к котлу (фланец, прокладка)
• Семиполярный штекер

Опции

Сопло длиною 300 мм

Примечания

1)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. LPG HI 92,11 МДж/м3 = 22000 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов (опция)	Схема	Примеч.
BTG 11	Прир. газ	CE	4A	—	65	19990466	в комплекте	—	—	96000001	—	M2	—
BTG 11	Прир. газ	CE	4A_403	—	200	19990338	в комплекте	—	—	96000001	—	M2	—
BTG 11	Прир. газ	CE	4A_403	CTV	200	19990338	в комплекте	—	—	96000001	98000100	M2	12)
BTG 11	Прир. газ	CE	4B	—	360	19990002	в комплекте	—	—	—	—	M2	—
BTG 11	Прир. газ	CE	4B	CTV	360	19990002	в комплекте	—	—	—	98000100	M2	12)



Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Мин *, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов (опция)	Схема	Примеч.
BTG 11	LPG	CE	—	—	30	19990466	в комплекте	—	—	96000001	—	M2	—
BTG 11	LPG	CE	—	—	30	19990338	в комплекте	—	—	96000001	—	M2	—
BTG 11	LPG	CE	—	CTV	30	19990338	в комплекте	—	—	96000001	98000100	M2	12)
