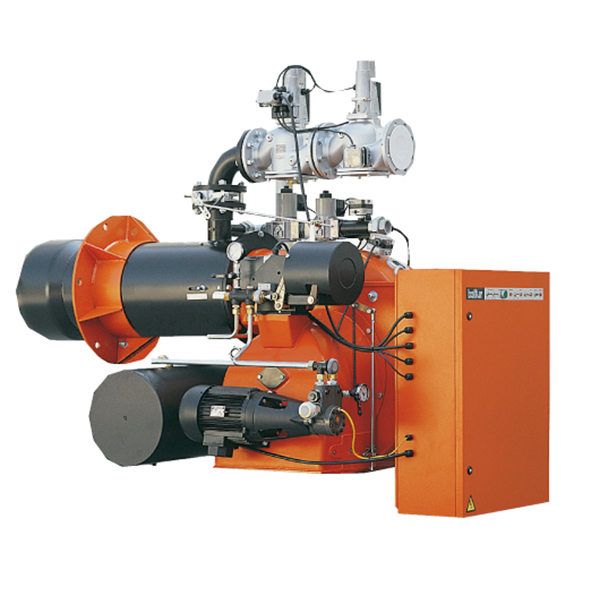

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Горелка газовая.
- Модуляционная. Модуляция осуществляется электронным регулятором мощности (заказать дополнительно необходимый модуляционный комплект).
- Работает с камерой сгорания любого типа.
- Смешение воздуха и газа в сопловой трубе.
- Система рециркуляции дымовых газов для снижения содержания оксидов азота NOx в отходящих газах (класс III).
- Устройство смешения можно демонтировать, не снимая горелки с котла.
- Регулировка мощности минимального и максимального расхода воздуха при помощи пошагового электрического сервопривода с устройством перекрытия доступа воздуха в топку.
- Газовая рампа с блоком контроля герметичности клапанов по стандарту EN676.
- Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу.
Конструктивные особенности
- Стальной корпус вентилятора.
- Вентилятор повышенного давления.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Фланец крепежа к котлу с откидным шарниром для демонтажа диска и сопловой сборки.
- Регулируемая сопловая труба с форсункой из нержавеющей стали и стальным диском пламени.
- Глазок контроля пламени.
- Трехфазный электрический двигатель управляет работой вентилятора.
- Прессостат воздуха.
- Регулирование соотношения количества воздуха и газа серводвигателем.
- Газовая рампа оборудована регулировочным, рабочим и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального и максимального давления, регулятором давления и газовым фильтром.
- Газовая рампа розжига оборудована рабочим клапаном и клапаном безопасности, реле минимального давления, регулятором давления и газовым фильтром.
- Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298/TRD604 с блоком контроля герметичности и удаленным доступом, микропроцессором и дисплеем, на котором отображаются рабочие параметры, коды ошибок в случае неисправности.
- По запросу: возможен доступ к протоколам Profibus, CAN-Bus, Interbus-S,Modbus.
- Контроль наличия пламени с помощью инфракрасного датчика.
- Синоптическая панель блока управления горелкой оборудована переключателем старт/стоп, режим управления ручной/автоматический и мин./макс., индикаторы работы и блокировки горелки; все функции имеют соответствующие сигнальные лампы.
- Терминал для подвода электропитания и подсоединения термостата к горелке.
- Степень электрозащиты IP40.
Детализация модели
| Артикул: | 66570050 |
| Мощность мин. | 1500 |
| Мощность макс. | 10850 |
| Модель | GI 1000 LX ME |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 22 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 1235 |
| A1, мм | 570 |
| A2, мм | 665 |
| B, мм | 300 |
| B1, мм | 855 |
| B5, мм | |
| B6, мм | |
| C, мм | 2350 |
| D, мм | 600 |
| E, мм | 486 |
| F, мм | |
| R, мм | |
| Размеры упаковки LxPxH, мм | 2600x1710x1500 |
| Вес, кг | 925 |
Фланец горелки
| I, мм | 685 |
| I1, мм | |
| L, мм | 630 |
| M, мм | M16 |
| N, мм | 495 |
| Z, мм | 12 |
| Z1, мм | 260 |
| Z2, мм | 65 |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
Опции
| Код | Описание |
| 98000035 | Комплект модуляции температуры 0-500 |
| 98000036 | Модуляционный комплект. Давление пара 0 : 10 бар |
| 98000037 | Модуляционный комплект. Давление пара 0 : 16 бар |
| 98000038 | Модуляционный комплект. Давление пара 0 : 25 бар |
| 98000039 | Модуляционный комплект. Давление пара 0 : 40 бар |
| 97759999 | Кран шаровой газовый BTVS DN80 |
| 97689999 | Кран шаровой газовый BTVS 1/2 |
| 97099999 | Антивибрационная вставка BTGA DN 80 — PN 16 |
| 97029999 | Антивибрационная вставка BTGA 1/2 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 13) | Газовая рампа оборудована устройством контроля герметичности клапанов. |
| **) | Максимальное давление газа на входе в регулятор давления. |
|
Номинальная калорийность природного газа при 0 °C, 1013 мбар: |
|
Соответствие «Горелка – рампа»
Газовая рампа выполненная по схеме D4 входит в комплект поставки горелки.
Схема D4
| Модель горелки |
CTV | F | Pmax | Pmc | Pmin | RFP | VF | VLP | VLR | VS | O1 | O2 |
| GI 1000 LX ME (VGD40.080 — 3 ) | DN80 | 1/2 | DK80 | 1/2 | 1/2 | DN80 |
— в комплекте, — обязательно для горелок более 1200 кВт, — опция.
Обозначения:
| CTV | — | Блок контроля герметичности клапанов |
| Pmс | — | Реле минимального давления газа контроля герметичности клапанов |
| Pmax | — | Реле максимального давления газа |
| Pmin | — | Реле минимального давления газа |
| VF | — | Дроссельный клапан |
| VLR | — | Рабочий клапан с регулятором давления |
| VLP | — | Рабочий пилотный клапан |
| RFP | — | Регулятор давления газа с фильтром для пилотной газовой рампы |
| VSP | — | Клапан безопасности пилотной газовой рампы |
| VS | — | Клапан безопасности |
| F | — | Газовый фильтр |
