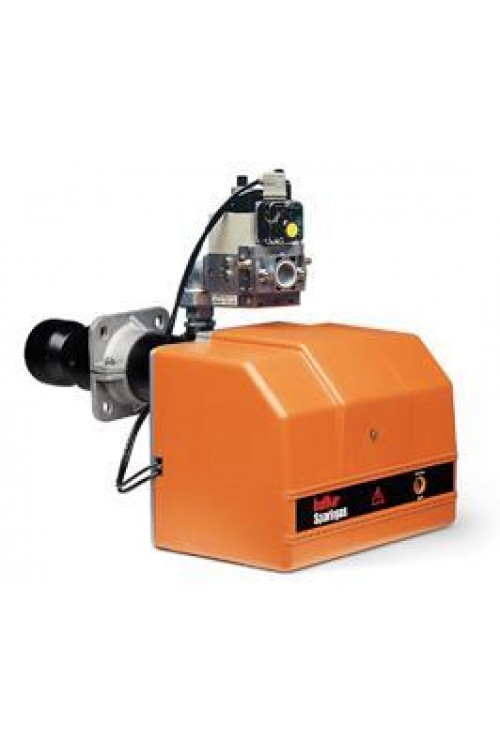

Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка газовая.
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и газа.
• Устройство смешивания можно демонтировать, не снимая горелки с котла.
• Регулирование расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройствомперекрытия доступа в топку.
• Устройство контроля герметичности клапанов (опция).
• По запросу: удлиненная сопло горелки, возможно установить блок контроля герметичности клапанов (опция).
• Горелка оборудована 4-ёх 7-ми полярным штекерами, фланцем и уплотнительной прокладкой для крепления к котлу.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Звукоизоляционный кожух на стороне забора воздуха.
• Прессостат воздуха.
• Газовая рампа оборудована 2-ух ступенчатым рабочим клапаном и клапаном безопасности, прессостатом минимального давления газа, регулятором давления газа и газовым фильтром.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль наличия пламени с помощью электрода ионизации.
• 7-ми полярный штекер для подвода электропитания и подсоединения термостата 1-ой ступени, 4-ёх полярный — для управления на 2-ой ступени.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• Степень электрозащищенности IP40.

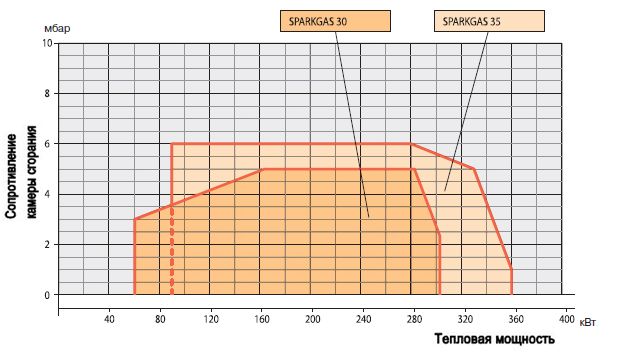

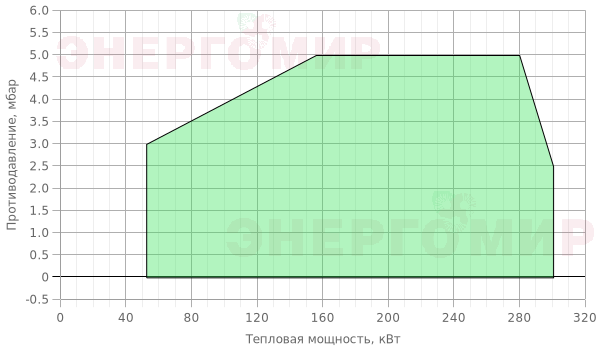

Детализация модели

МодельSPARKGAS 30 PW

Артикул:	15690010
Мощность мин.	60
Мощность макс.	300
Модель	SPARKGAS 30 PW
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0.37
Примечание	3) 4)

Габаритные и присоединительные размеры

МодельSPARKGAS 30 PW

A, мм	460
A1, мм
A2, мм
B, мм
B1, мм	263
B5, мм	102
B6, мм
C, мм	835
D, мм	170-300
E, мм	135
F, мм	135
R, мм
Размеры упаковки LxPxH, мм	1010x490x390
Вес, кг	32

Фланец горелки

МодельSPARKGAS 30 PW

I, мм	215
I1, мм	215
L, мм	200-245
M, мм	M12
N, мм	150
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4-ёх полярный и 7-ми полярный штекеры.



Опции

Код	Описание
97980054	Звукоизоляционный кожух
	Сопло длинной 500 мм




Примечания

3)	Звукоизоляционный кожух на стороне забора воздуха.
4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
*)	Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере сгорания, равном 0.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Соответствие «Горелка – рампа»

Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
SPARKGAS 30 PW	Прир. газ	CE	13A	—	360	19990020	в комплекте	—	—	96000005	—	B2	—
SPARKGAS 30 PW	Прир. газ	CE	13A	CTV	360	19990020	в комплекте	—	—	96000005	98000100	B2	12)
SPARKGAS 30 PW	Прир. газ	CE	13B	—	360	19990024	в комплекте	—	—	—	—	B2	—
SPARKGAS 30 PW	Прир. газ	CE	13B	CTV	360	19990024	в комплекте	—	—	—	98000100	B2	12)
SPARKGAS 30 PW	Прир. газ	CE	13C	—	360	19990168	в комплекте	—	—	—	—	B2	—
SPARKGAS 30 PW	Прир. газ	CE	13C	CTV	360	19990168	в комплекте	—	—	—	98000100	B2	12)



Модель	Вид газа	Версия	Кривая на графике	Исп.	P. Мин *, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
SPARKGAS 30 PW	LPG	CE	—	—	30	19990020	в комплекте	—	—	96000005	—	B2	—
SPARKGAS 30 PW	LPG	CE	—	CTV	30	19990020	в комплекте	—	—	96000005	98000100	B2	12)
