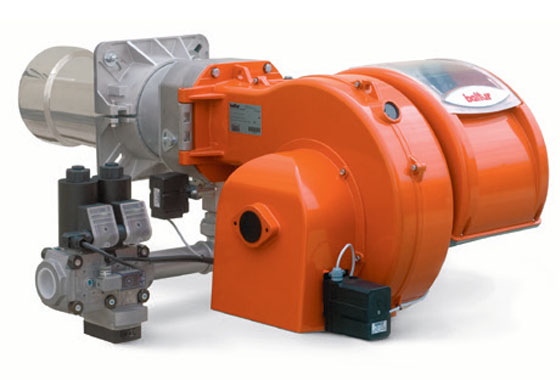

Описание
Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.
Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики
- Газововая прогрессивно 2-ух ступенчатая горелка в соответствии Европейским нормативом EN676.
- Модуляционный режим при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с модуляционным комплектом, опции).
- Диапазон модуляции: 1:4
- Class 3 выбросов NOx и CO согласно Европейскому нормативу EN676
- Наиболее полное сжигание топлива при регул. соотношения воздух/топливо
- Сопловую сборку можно снять, не снимая горелки с котла
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Воздухозаборник с воздушной заслонкой.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь.
- Газовая рампа (заказывается отдельно) оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром.
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Верхнее или нижнее подсоединение газовой рампы.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности (опция).
- Класс электрозащиты: IP54.
Детализация модели
| Артикул: | 17300020 |
| Мощность мин. | 120 |
| Мощность макс. | 600 |
| Модель | TBG 60 ME |
| Электрическое подключение | 3ф AC 50Гц 400В |
| Мощность двигателя | 0,75 |
| Примечание |
4) |
Габаритные и присоединительные размеры
| A, мм | 480 |
| A1, мм | 200 |
| A2, мм | 280 |
| B, мм | |
| B1, мм | 325 |
| B5, мм | |
| B6, мм | 160 |
| C, мм | 920 |
| D, мм | 140-300 |
| E, мм | 156 |
| F, мм | 152 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 970x570x480 |
| Вес, кг | 42 |
Фланец горелки
| I, мм | 260 |
| I1, мм | 260 |
| L, мм | 225-300 |
| M, мм | M12 |
| N, мм | 160 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
- 4-ёх полярный и 7-ми полярный штекер
Опции
| Код | Описание |
| 97980054 | Звукоизоляционный кожух BGN 40P-BGN50 / TBG 45-60 |
| 98000059 |
Электронный регулятор мощности |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2 |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2 |
| 98000022 | Комплект модуляции температуры 0°С-1100°С, термопара, длина зонда 425 мм, R1/2 |
| 98000040 | Модуляционный комплект. Давление пара 0 : 1 бар, G1/2 |
| 98000041 | Модуляционный комплект. Давление пара 0 : 10 бар, G1/2 |
| 98000042 | Модуляционный комплект. Давление пара 0 : 16 бар, G1/2 |
| 98000043 | Модуляционный комплект. Давление пара 0 : 25 бар, G1/2 |
| 98000044 | Модуляционный комплект. Давление пара 0 : 40 бар, G1/2 |
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| CTV) | Газовая рампа с устройством контроля герметичности клапанов. |
| *) | Минимальное давление газа на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в топке, равном 0. |
| **) | Максимальное давление газа на входе в регулятор давления. |
| Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3. |
|
Соответствие «Горелка – рампа»

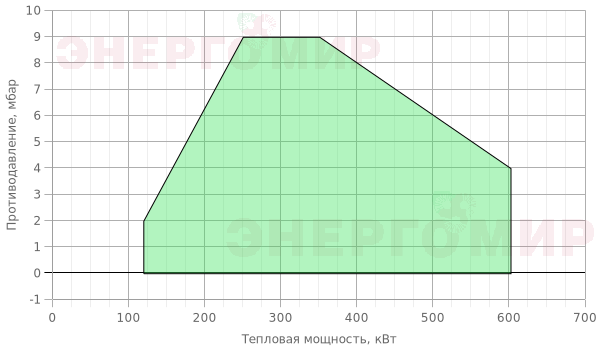

| Модель | Вид газа | Версия | Кривая на графике | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 60 ME | Прир. газ | CE | 107A | CTV | 360 | 19990556 | в комплекте | — | — | 96000004 | в комплекте | D2 | — | ||
| TBG 60 ME | Прир. газ | CE | 107B | CTV | 360 | 19990557 | в комплекте | — | — | 96000004 | в комплекте | D2 | — | ||
| TBG 60 ME | Прир. газ | CE | 107C | CTV | 360 | 19990558 | в комплекте | — | — | — | в комплекте | D2 | — | ||
| TBG 60 ME | Прир. газ | СЕ | 107D | CTV | 360 | 19990559 | в комплекте | — | — | 96000013 | в комплекте | D2 | — | ||
| Модель | Вид газа | Версия | Исп. | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| TBG 60 ME | LPG | CE | CTV | 500 | 19990556 | в комплекте | — | — | 96000004 | в комплекте | D2 | — | ||
