Описание

Устройство работает на газе и сжиженном газе. В качестве топлива используется природный магистральный или сжиженный газ. Для перехода на сжиженный газ может потребоваться специальный комплект.

Двухступенчатая горелка. Имеет два режима работы — на 100% и на 50% всей мощности. Переход с одного режима работы на другой производится автоматической системой. Уровни мощности также могут быть настроены из возможного диапазона для данной горелки.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Газовая рампа приобретается опционально. Газовая рампа не входит в комплект поставки.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

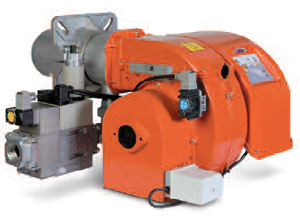

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Пониженное содержание выбросов NOx и СО по Европейскому стандарту EN676 (Класс III).
• Двухступенчатая (вкл./выкл.).
• Работает с камерой сгорания любого типа, по стандарту EN303.
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Смешивание воздуха и газа в сопловой трубе.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбросы NOx (класс II).
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• Розжиг/регулировка газа посредством двухступенчатого электромагнитного клапана.
• По запросу: можно установить газовую рампу с блоком контроля герметичности клапанов (обговаривается при заказе).

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления из алюминиевого литья.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Звукоизоляционный кожух на стороне забора воздуха обеспечивает оптимальную траекторию воздушного потока и снижает уровень шума на впуске.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Глазок контроля пламени.
• Однофазный электрический двигатель управляет работой вентилятора.
• Газовая рампа оборудована 2-ступенчатым рабочим клапаном и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Прессостат воздуха.
• Контроль наличия пламени с помощью электрода ионизации.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (по EN298).
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.
• Семиполярный штекер для подвода электропитания и подсоединения термостата.
• Подсоединение для подключения микроамперметра для контроля тока ионизации.
• На дисплее в панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и повторного запуска.
• Степень электрозащищенности IP44.

Детализация модели

Модель
TBG 45 P

Артикул:	17210010

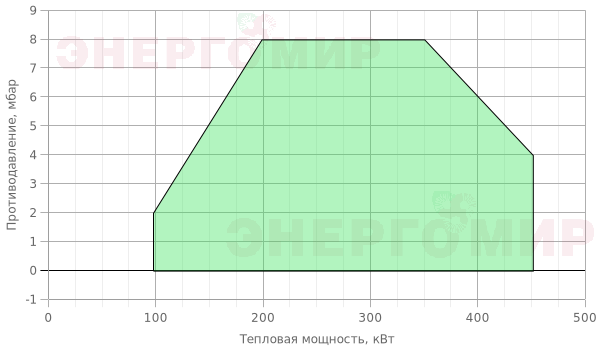

Мощность мин.	100
Мощность макс.	450
Модель	TBG 45 P
Электрическое подключение	1N AC 50Гц 230V
Мощность двигателя	0.5
Примечание	4)

Габаритные и присоединительные размеры

Модель
TBG 45 P

A, мм	550
A1, мм
A2, мм
B, мм
B1, мм	325
B5, мм	160
B6, мм
C, мм	920
D, мм	140-300
E, мм	137
F, мм	133
R, мм
Размеры упаковки LxPxH, мм	970x570x480
Вес, кг	40

Фланец горелки

Модель
TBG 45 P

I, мм	215
I1, мм	215
L, мм	200-245
M, мм	M12
N, мм	145
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры

Опции

Код	Описание
97980054	Звукоизоляционный кожух BGN 40P-BGN50 / TBG 45-60

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
CTV)	Газовая рампа с устройством контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Соответствие Горелка рампа

Модель	Вид газа	Версия	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер горелка / рампа	Устройство контроля герметичности клапанов	Схема	Примеч.
TBG 45 P	Прир. газ	CE	102A	—	360	19990510	в комплекте	96000005	—	B2	—
				CTV	360	19990510	в комплекте	96000005	98000101	B2	12)
			102B	—	360	19990511	в комплекте	96000004	—	B2	—
				CTV	360	19990511	в комплекте	96000004	98000101	B2	12)
			102C	—	360	19990512	в комплекте	96000004	—	B2	—
				CTV	360	19990512	в комплекте	96000004	98000101	B2	12)
			102D	—	360	19990513	в комплекте	—	—	B2	—
				CTV	360	19990513	в комплекте	—	98000101	B2	12)
			102E	—	360	19990514	в комплекте	96000013	—	B2	—
				CTV	360	19990514	в комплекте	96000013	98000101	B2	12)

Модель	Вид газа	Версия	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор давления газа со встроенным фильтром	Адаптер горелка / рампа	Устройство контроля герметичности клапанов	Комплект форсунок LPG	Схема	Примеч.
TBG 45 P	LPG	CE		30	19990510	в комплекте	96000005	—	—	B2	4)
TBG 45 P	LPG	CE	CTV	30	19990510	в комплекте	96000005	98000101	—	B2	4)
