Описание

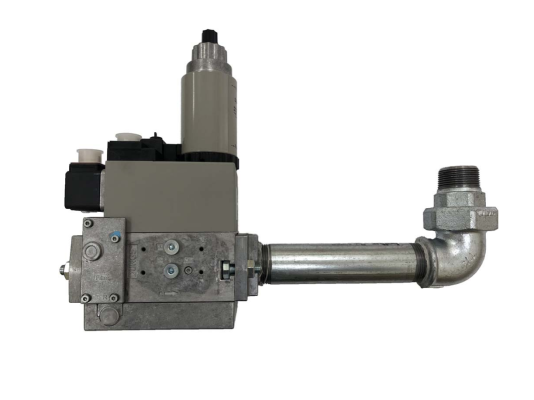

Газовая рампа Baltur BM412 A20C R5/4-T, арт: 19990512 предназначена для оснащения промышленных газовых и газодизельных установок с давлением газа на входе до 360 мбар. Служит для автоматического управления потоком газа, регулирования и поддержания давления на горелку с учетом заданных параметров, герметичного перекрытия газопровода.

Состав газовой рампы

Компактный многофункциональный узел объединяет следующие устройства:

• фильтр тонкой очистки разборной конструкции;
• реле для контроля минимального давления газа;
• клапан безопасности с отсечной функцией;
• стабилизатор давления;
• клапан безопасности с двухступенчатым регулирующим давление клапаном.

В состав газовой арматуры входят принадлежности для установки на горелку: монтажное колено и фланец.

Функционал

• Электромагнитные клапаны (предохранительный и регулирующий) c совместным управлением размещены последовательно по ходу потока. Открываются одновременно при подаче напряжения.
• Газ поступает на первый клапан через встроенный микрофильтр, удаляющий из потока все посторонние примеси. Размещенное на входе реле контролирует достаточность давления газа для устойчивого горения. При падении давления за допустимую границу датчик сигнализирует менеджеру горения для активации защитного отключения горелки.
• Первый клапан обеспечивает отсечение потока и стабилизирует давление. Подсоединен к мембране и регулировочной пружине. Второй клапан выполняет запорную и регулирующую давление функции. Состоит из двух соленоидов с раздельным управлением и ступенчатым регулированием. Расход газа регулируется путем настройки скорости подъема клапана.
• После снятия напряжения с э/м клапанов они быстро закрываются под действием жестких пружин.

Параметры и особенности:

• двухступенчатый режим регулирования;
• рабочая среда: природный, сжиженный газ;
• максимальное / минимальное давление на входе: 360 мбар / 15 мбар;
• настройка пружины регулятора в диапазоне: 4-20 мбар;
• напряжение электропитания: 220 В, -15%, +10%;
• совместное электрическое подключение клапанов безопасности;
• настройка переключателя реле минимального давления от 24 до 250 мбар;
• защита встроенных компонентов от пыли и влаги по стандарту IP 54;
• резьбовая фиксация, Rp 1 1/4;
• диапазон рабочих температур: -15…+70°C (для сжиженного газа t выше 0°C);
• компактная конструкция с коррозиестойким корпусом;
• возможность размещения слева, справа, снизу, сверху горелки.

Установка

Газовая рампа крепится непосредственно к горелке. В условиях стесненного пространства допустимо размещение газовой арматуры отдельно. При этом важно учесть, что увеличение расстояния до горелки может повлечь проблемы с розжигом.

Интеграция в газопроводную магистраль осуществляется с использованием специальной антивибрационной вставки и газового шарового крана (приобретаются отдельно), за счет чего предотвращается передача вибраций от горелки, компенсируется несоосность, сглаживаются механические напряжения.

Обслуживание фильтра

Фильтр газовой рампы разбирается без снятия арматуры. Плановая очистка фильтра с заменой фильтрующего элемента (при необходимости) проводятся не менее одного раза в год, внеплановая – по мере засорения фильтра. При значительном перепаде давления на фильтре требуется организовать внеплановое техобслуживание.

Достоинства:

• комбинированное устройство с широким функционалом;
• точное регулирование выходных параметров;
• герметичное и быстрое перекрытие потока;
• контроль достаточности давления для горения;
• высокий уровень пыле-, влагозащиты;
• компактная конструкция, упрощающая монтаж;
• обслуживаемый входной фильтр.

У нас можно купить газовую рампу Baltur BM412 и другие комплектующие для газовой установки. Дополнительную информацию можно получить у консультантов АНКАС.
