Описание

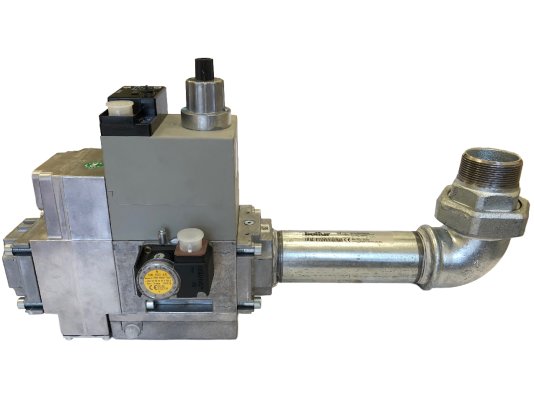

Газовая рампа Baltur MM410 A20C R5/4-B, арт: 19990008 служит для поддержания стабильного давления газа перед горелкой, регулирования расхода, герметичного перекрытия газопровода при аварийных ситуациях и угрозах. Применяется для газовых, комбинированных горелок Baltur с одноступенчатым регулированием мощности.

Особенности

• Газовая рампа собрана в компактном корпусе, соответствующим стандарту электрозащиты IP 54. Предназначена для работы с метаном и сжиженным газом. Рассчитана на давление газа в магистрали подачи не более 360 мбар.
• Арматура состоит из газового фильтра, реле давления (контролирует минимально допустимое давление), регулятора давления, двух электромагнитных клапанов класса А гр. 2 (основного и предохранительного). Надежно присоединяется к горелке с помощью резьбы Rp 1 1/4. Регулятор поддерживает выходное давление газа на необходимом уровне в пределах 4-20 мбар. Предусмотрен ниппель для измерения давления газа.
• Газовая рампа используется для комплектации горелок BTG. Тип регулирующего клапана: одноступенчатый. Реле минимального давления настраивается в диапазоне 24-250 мбар. Напряжение питания: 220В-15%…230В+10 %.
• Электромагнитные газовые клапаны смонтированы последовательно по ходу движения газа. Входящий поток очищается от мелких частиц грязи с помощью встроенного фильтра тонкой очистки, установленного на входе в арматуру. Одновременное открытие клапанов происходит при поступлении напряжения во время розжига.
• Первый клапан соединен с мембраной и регулировочной пружиной, стабилизирует давление. Второй клапан имеет регулируемый ход и управляет расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.
• Когда напряжение питания не подается на клапаны, они быстро закрываются усилием пружин. Реле отвечает за контроль достаточности давления газа на входе и сигнализирует менеджеру горения о недопустимом падении давления.

Условия эксплуатации

Газовая рампа может эксплуатироваться при температурах внешней среды от -15 до +70 С°.

Требования к монтажу

Газовая рампа фиксируется на горелку с помощью монтажного фланца. Исходя из особенностей горелки может размещаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. При установке следует учитывать направление движения газа. На корпусе предусмотрен указатель (стрелка) для корректной сборки газовой линии.

Техобслуживание

Обслуживание сводится к очистке фильтра от грязи. Периодичность — не реже одного раза в год. В случае перепада давления до и после фильтра на 10 мбар или увеличения перепада в сравнении с последней проверкой в 2 раза необходимо провести внеплановую очистку фильтра.

Опции

Купить газовую рампу Baltur MM410 можно с другими устройствами: блоком контроля герметичности клапанов, антивибрационной вставкой, шаровым газовым краном.
