Описание

Газовая рампа Baltur BM405 A20C R3/4, арт: 19990016 используется в двухступенчатых газовых и газодизельных горелках BTG для безопасного розжига и управления подачей газа, регулирования давления. Совмещает в компактном корпусе устройства регулирования, запирания потока и контроля давления. Встраивается в системы сжигания природного и сжиженного газа.

Комплектация

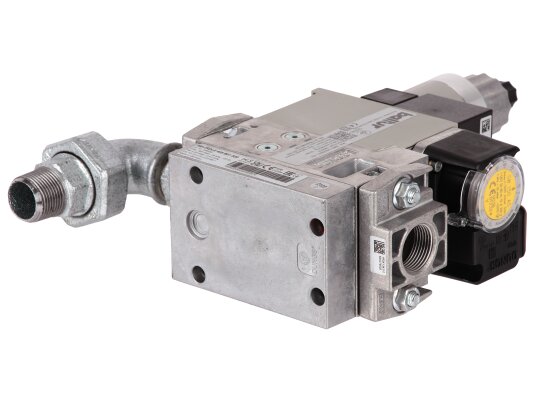

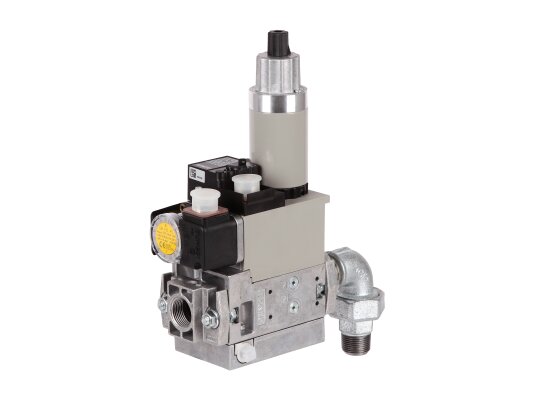

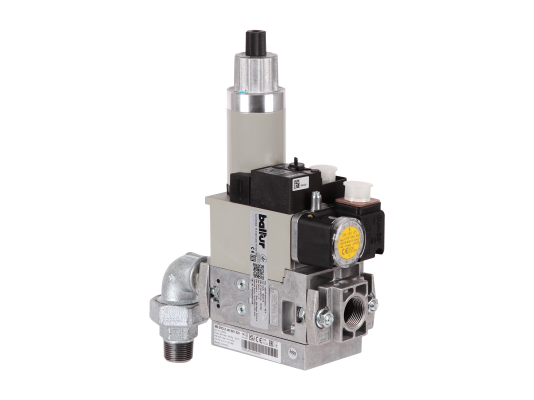

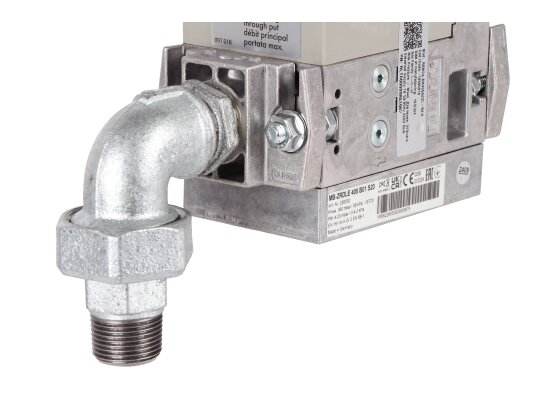

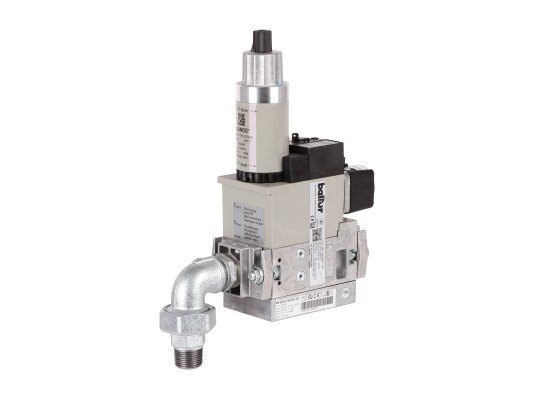

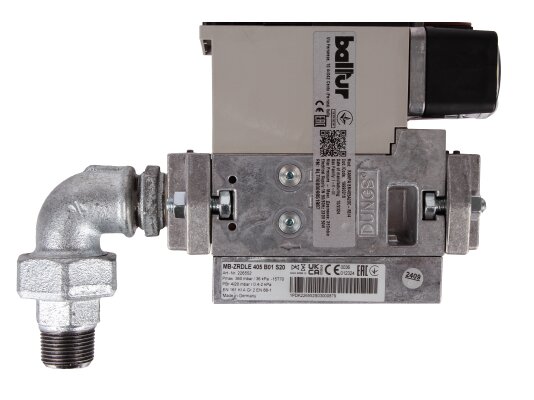

Газовая рампа состоит из блока клапанов с фильтром в моноблочном исполнении, регуляторов расхода первой и второй ступеней, стабилизатора давления, реле минимального давления, колена, фланца. Для измерения давления предусмотрен штуцер. Регулятор скорости подъема клапанов позволяет настраивать объем потока.

Характеристики и особенности:

• питание от сети: 220 В, -15%, +10%;
• двухступенчатый режим эксплуатации;
• максимальное / минимальное входное давление газа: 360 мбар / 30 мбар;
• диапазон регулирования давления на горелку: 4-20 мбар;
• совместное электрическое подключение клапанов;
• настройка реле минимального давления в диапазоне: 24-250 мбар;
• пыле-, влагозащита электрических контактов и устройств – класс IP 54;
• фиксация к горелке с помощью резьбового соединения, Rp 3/4 .

Эксплуатационные температуры

Газовые рампы Baltur BM405 рассчитаны на эксплуатацию при температурах окружающего воздуха -15…+70 С° при работе с природным газом и при температуре 0…+70 С° при использовании сжиженного газа из-за возможного разрушения уплотнительных материалов.

Функционал газовой рампы

• Газ подается через микрофильтр. На входе смонтировано реле, контролирующее достаточность давления газа для устойчивого горения.
• Два электромагнитных запорных клапана установлены один за другим по ходу движения газа, открываются одновременно при поступлении напряжения при розжиге горелки.
• Первый клапан присоединен к мембране и регулировочной пружине, обеспечивает стабилизирующую функцию.

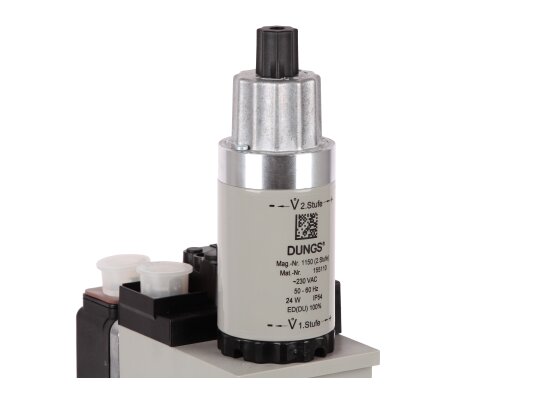

• Второй клапан состоит из двух соленоидов, по одному для каждой ступени мощности. Для задания скорости подъема клапан снабжен гидравлическим замедлителем. Оба клапана быстро закрываются при потере питания.

Установка газовой рампы

Газовая рампа может крепиться на горелку слева, справа, снизу, сверху, вдоль оси горелки, в зависимости от конструкции и рабочего пространства. В случае ограниченного места размещения газовую арматуру допускается устанавливать отдельно. Важно учитывать, что чем больше расстояние до горелки, тем проблематичнее розжиг.

Для установки в газопровод рекомендуется приобрести аксиальный компенсатор и газовый шаровой кран (предлагаются опционально). Антивибрационная вставка служит для защиты газопровода от вибраций, компенсации несоосности подсоединяемых элементов, устранения механических напряжений.

Обязательное ТО

Фильтр газовой рампы очищается от загрязнений не реже одного раза в год. При необходимости осуществляется замена фильтроэлемента. Внеплановое ТО проводится при значительном падении давления на фильтре ( 10 мбар).

Достоинства:

• совмещение нескольких устройств в компактной конструкции;
• фильтрация потока на входе;
• стабильные параметры подачи газа;
• регулируемый расход;
• высокий уровень электрозащиты;
• разборная конструкция микрофильтра.

Купить газовую рампу Baltur можно с дополнительным оснащением, включая аксиальный компенсатор BTGA, шаровой кран BTVS, устройство контроля герметичности клапанов VPS504.S01.
