Описание

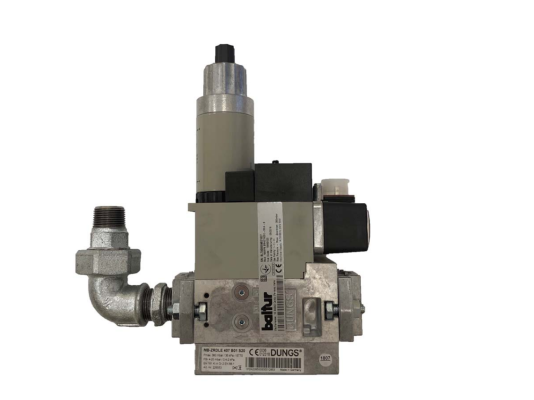

Газовая рампа Baltur BM415 C20S R6/4-CP, арт: 19990454 применяется в системах с двухступенчатым регулированием мощности. Обеспечивает безопасное управление подачей газа на горение, стабильные параметры давления, регулирование расхода, герметичное перекрытие газовой линии. Встраивается в промышленные газовые установки с давлением в подающей магистрали до 360 мбар.
Комплектующие
В состав универсального газового блока двухступенчатого действия входят: микрофильтр, датчик-реле минимального давления, электромагнитные клапаны, регулятор давления.
Применение
Газовая рампа предназначена для оснащения газовых и газодизельных промышленных горелок с двухступенчатым регулированием, работающих на природном или сжиженном газе.
Характеристики и особенности:
- напряжение питания: 230 В, -15%, +10%;
- давление на входе: максимум 360 мбар / минимум 15 мбар;
- диапазон настройки пружины регулятора: 4-20 мбар;
- электромагнитные предохранительно-запорные клапаны класса А гр. 2;
- двухступенчатый режим регулирования;
- диапазон настройки реле минимального давления: от 24 до 250 мбар;
- защита контактов от пыли и влаги – класс IP 54;
- резьбовое присоединение, Rp 1 1/2.
Условия эксплуатации
Газовые рампы Baltur BM415 могут эксплуатироваться при температурах окружающей среды -15…+70 С° при сжигании природного газа и 0…+70 С° при использовании сжиженного газа из-за разрушения материала уплотнений при контакте с жидкими углеводородами.
Подробнее о газовой рампе
- Электромагнитные предохранительно-запорные клапаны обеспечивают герметичное перекрытие газопровода, не допускают утечек газа. Быстро закрываются при обесточивании. Размещены последовательно по ходу течения газа. Скорость открытия второго клапана регулируется гидравлическим замедлителем.
- Входящий газ очищается от мелких грубых частиц встроенным разборным микрофильтром, не допускает засорение и повреждение клапанов. Фильтр легко разбирается для очистки от грязи.
- Датчик-реле, встроенный после фильтра, отвечает за контроль входящего давления газа. При недостаточности давления подает сигнал на автоматику горелки для защитного отключения.
Установка
Крепление газовой рампы осуществляется непосредственно к горелке. Варианты размещения: слева, справа, снизу, сверху горелки или с поворотом вдоль оси горелки, с учетом особенностей конструкции и удобства обслуживания. При невозможности монтажа газовой арматуры на горелку допускается установка в другом месте, но это может ухудшить качество розжига.
Дополнительно рекомендуется использовать аксиальный компенсатор и газовый шаровой кран для защиты газопровода от вибрационного воздействия, компенсации несоосности, устранения механических напряжений.
Очистка микрофильтра
Фильтр легко разбирается для обслуживания. Плановое ТО проводится ежегодно, внеплановое – по мере загрязнения фильтра. В процессе обслуживания фильтр тщательно очищается от грязи и заменяется фильтрующий элемент (при необходимости). Внеплановое техобслуживание следует организовать при значительном перепаде давления на фильтре (подробнее – в инструкции по эксплуатации).
Достоинства:
- многофункциональное устройство в компактном корпусе;
- герметичное и быстрое перекрытие потока;
- контроль достаточности давления газа для устойчивого горения;
- точное регулирование выходных параметров;
- высокий уровень защиты от пыли и влаги;
- обслуживаемый микрофильтр, защита клапанов от повреждений.
У нас можно купить газовую рампу Baltur и другое необходимое оснащение для газовых горелок и котлов.
