Описание

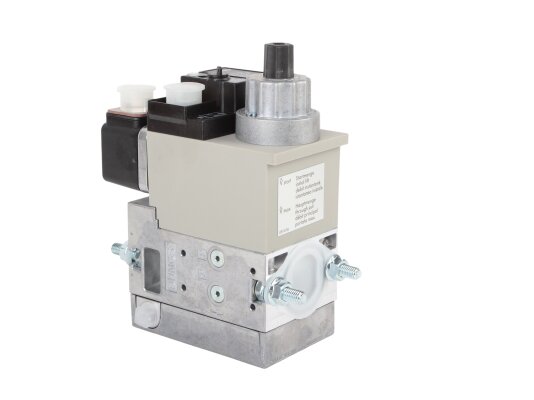

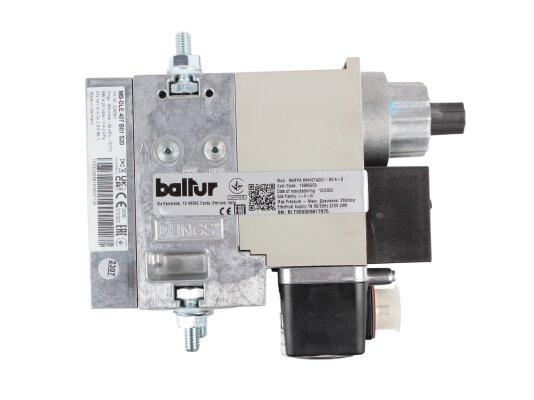

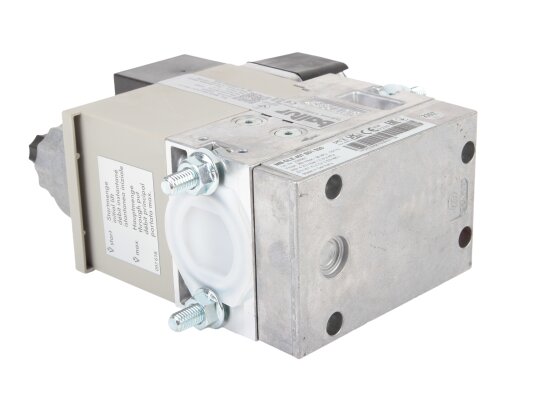

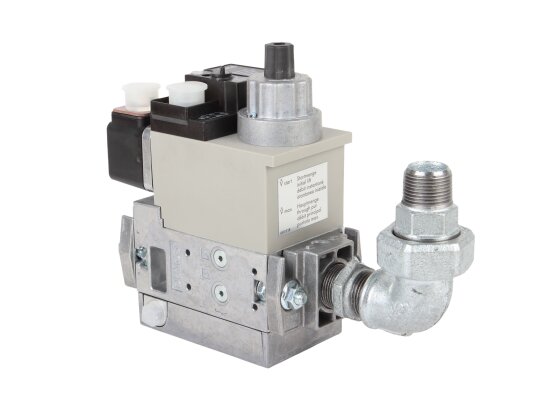

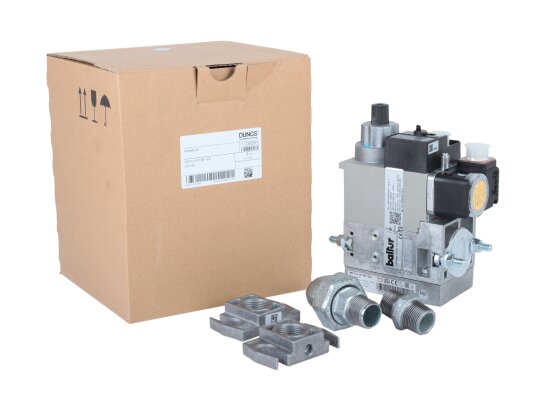

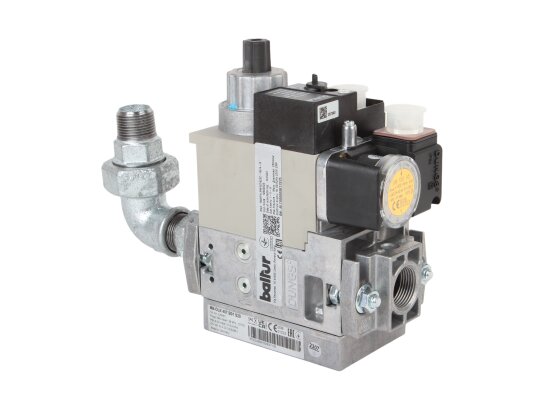

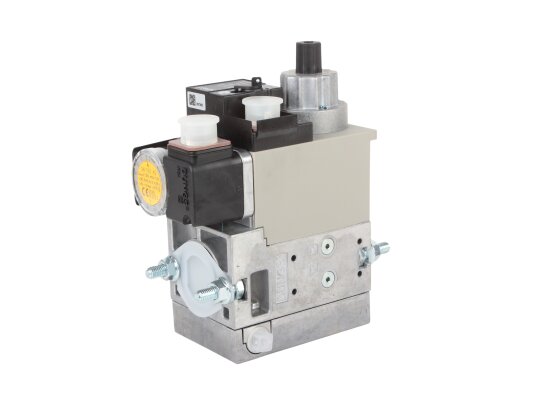

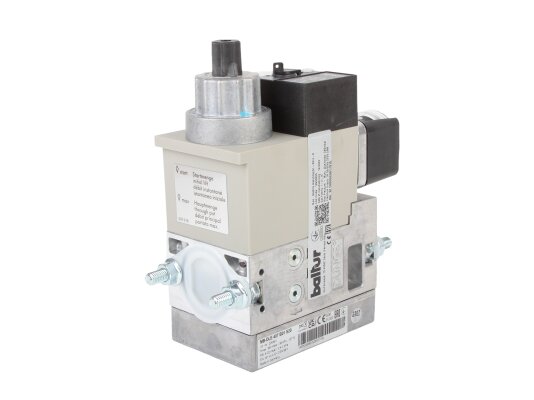

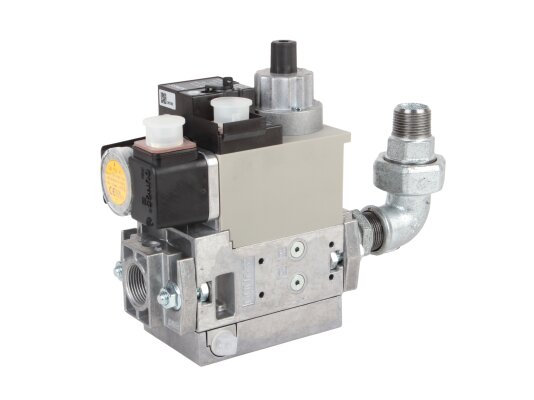

Газовая рампа Baltur MM407 A20C R3/4-B, арт: 19990005 используется в одноступенчатых газовых, газодизельных и газомазутных горелках Baltur для управления подачей природного, сжиженного газа, поддержания стабильных параметров и безопасного функционирования системы сжигания.

Особенности

• Компактная газовая рампа рассчитана на максимальное давление газа 360 мбар. Соответствует стандарту электрозащиты IP 54. Подходит для работы с метаном и сжиженным газом.
• Состоит из газового фильтра, реле давления (миним.), регулятора, электромагнитных рабочего и предохранительного клапанов класса А гр. 2. Быстро и герметично присоединяется к горелке с помощью резьбы Rp 3/4 . Регулятор давления поддерживает выходные параметры с учетом заданного значения в диапазоне 4-20 мбар.
• Газовая рампа предназначена для оснащения горелок BTG с одной ступенью мощности. Реле минимального давления газа настраивается в диапазоне 24-250 мбар. Рабочее напряжение: 220В-15%…230В+10 %.
• Клапаны безопасности установлены последовательно по ходу движения газа. Поступающее топливо проходит через фильтр тонкой очистки, размещенный на входе. Одновременное открытие клапанов осуществляется при подаче питания при розжиге горелки.
• Первый клапан подсоединен к мембране и регулировочной пружине, служит для стабилизации давления. Второй клапан с регулируемым ходом позволяет изменять объем проходящего потока. Скорость открытия клапана регулируется гидравлическим замедлителем.
• При обесточивании клапанов происходит их быстрое закрытие за счет усилия пружин. Реле контролирует достаточность давления газа на входе и подает сигнал автоматике горелки при недопустимом снижении давления.

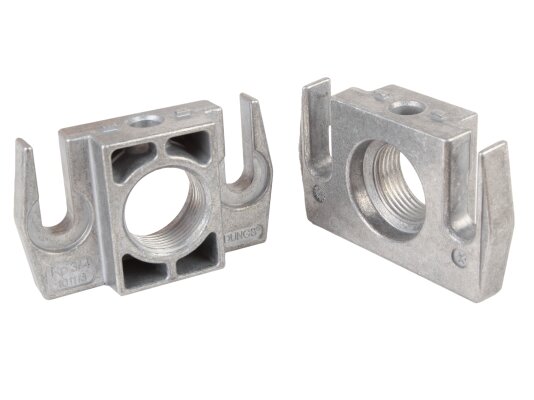

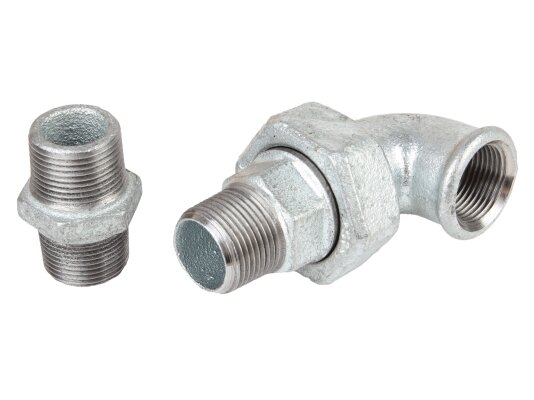

• Газовая рампа крепится с помощью монтажного фланца. Предусмотрен ниппель для контроля давления газа.

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию в условиях температур окружающей среды от -15 до +70 С°.

Требования к монтажу

Газовая рампа крепится на горелку. Исходя из конструктивных характеристик горелки может размещаться снизу/ сверху, повернута вправо/ влево/ вдоль оси горелки. При монтаже необходимо учитывать направление движения газа. На корпусе предусмотрен указатель (стрелка) для правильного присоединения.

Техобслуживание

Каждый год необходимо очищать фильтр от загрязнений. В случае заметного перепада давления до и после фильтра или увеличения перепада в сравнении с предыдущей проверкой в 2 раза требуется внеплановое техобслуживание фильтра.

Опции

Купить газовую рампу Baltur MM407 можно с дополнительным оснащением: блоком контроля герметичности, антивибрационной вставкой, шаровым газовым краном.
