Описание

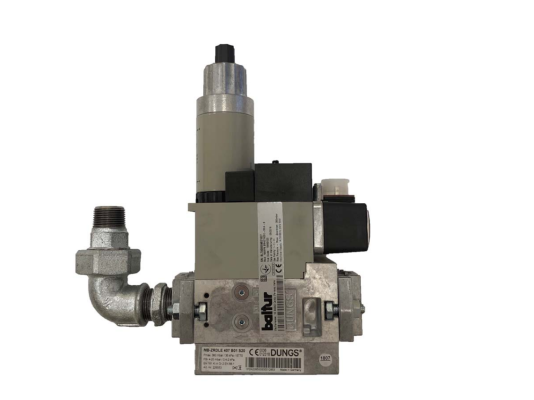

Газовая рампа Baltur BM410 A20C R5/4-B, арт: 19990024 поставляется с монтажными аксессуарами и готова к установке в двухступенчатые газовые и газодизельные горелки Baltur. Гарантирует безопасную эксплуатацию газовой установки, поддерживает необходимые параметры давления газа для эффективной работы горелки. Надежно защищена от внешних воздействий.

Параметры и особенности:

• рабочее напряжение: 220 В, -15%, +10%;
• применение в системах с двухступенчатым регулированием мощности;
• среда: природный, сжиженный газ;
• максимальное / минимальное давление газа на входе: 360 мбар / 30 мбар;
• диапазон регулирования давления на горелку:4-20 мбар;
• э/м клапаны с совместным электрическим подключением;
• настройка реле минимального давления в пределах: 24-250 мбар;
• класс пыле-, влагозащиты встроенных компонентов: IP 54;
• фиксация на горелку на резьбу Rp 1 1/4.

Комплектация

Газорегуляторный узел состоит из нескольких устройств с разными функциями. В комплектацию входит:

• фильтр тонкой очистки;
• реле, контролирующее минимальное давление газа;
• первый предохранительно-запорный клапан;
• стабилизатор давления;
• второй предохранительно-запорный клапан с двухступенчатым регулирующим давление клапаном.

Предусмотрены монтажные принадлежности (колено, фланец для крепления на горелку).

Подробнее о газовой рампе

• Автоматические клапаны размещены последовательно по ходу движения газа, служат для сохранения герметичного состояния газовой установки. Надежно и быстро перекрывают поток газа. Их долговечность зависит от качества поступающего газа. Клапаны открываются одномоментно при поступлении напряжения при розжиге горелки.
• На входе смонтирован фильтр тонкой очистки разборной конструкции. Для защиты от угасания пламени реализована функция контроля минимального давления поступающего газа. Перед первым клапаном встроен датчик-реле.
• Первый клапан соединен с мембраной и регулировочной пружиной, выполняет запорную функцию и стабилизирует давление газа.
• Второй клапан имеет регулятор скорости подъема для настройки расхода. Служит для отсечения потока и регулирования объема газа на горение. Состоит из двух соленоидов, для первой и второй ступеней. Скорость открытия регулируется с помощью гидравлического замедлителя. При отключении питания клапаны быстро закрываются.
• Для работы в условиях промышленных помещений предусмотрена надежная защита электрического оборудования и контактов (класс IP 54).

Условия эксплуатации

Газовые рампы Baltur BM410 рассчитаны на эксплуатацию при внешних температурах -15…+70 С° (для установок, сжигающих природный газ).

Важно! Для систем, потребляющих сжиженный газ, минимальная температура ограничивается 0 °C, поскольку существует высокий риск разрушения материала уплотнений.

Монтаж на горелку

Размещение газовой рампы осуществляется непосредственно на горелке. Варианты монтажа: слева, справа, снизу, сверху, с поворотом вдоль оси горелки, исходя из конструктивных характеристик и удобства выполнения сервисных операций. При невозможности крепления газовой арматуры к горелке допускается монтаж отдельно, но это ухудшает качество розжига.

Дополнительно рекомендуется приобрести аксиальный компенсатор и газовый шаровой кран (опции) для защиты газопровода от вибрационных воздействий, компенсации несоосности, снятия механических напряжений.

Требования к обслуживанию

Обслуживание газовой рампы Baltur заключается в регулярной очистке фильтра от загрязнений и замене фильтрующего элемента (при необходимости). Плановое ТО проводится не реже одного раза в год. При перепаде давления на фильтре более 10 мбар или увеличения вдвое по сравнению с предшествующей проверкой требуется организовать внеплановое обслуживание.

Достоинства:

• комбинированное устройство с широким функционалом;
• компактная конструкция, упрощающая монтаж;
• герметичное и быстрое отсечение потока;
• точное регулирование выходных параметров;
• высокий уровень пыле-, влагозащиты;
• комплектация монтажными принадлежностями;
• обслуживаемый входной фильтр.

У нас можно купить газовую рампу Baltur и необходимое оснащение для сборки, ремонта и обслуживания газовых горелок.
