Описание

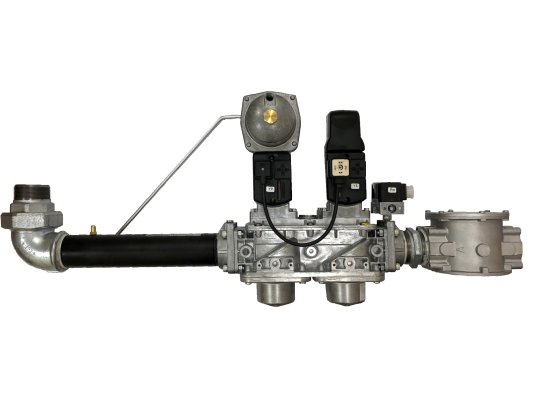

Газовая рампа Baltur MM40.065 G120S F080, арт: 19990542 отличается небольшими габаритами, точной настройкой выходного давления, широким функционалом. Обеспечивает стабильные параметры давления, регулирование расхода газа на горение, контроль герметичности клапанов и соответствия давления заданным значениям. Подходит для систем с одноступенчатым регулированием мощности. Встраивается в газовые и комбинированные горелки.
Особенности и параметры:
- рабочее напряжение: 230 В, -15%, +10 %;
- тип газа: метан, сжиженный газ;
- пыле-, влагозащита класса IP 54;
- для горелок с одноступенчатым регулированием мощности;
- предельно допустимое давление газа в магистрали подачи — 500 мбар;
- минимальное давление газа — 200 мбар;
- раздельное электроподключение электромагнитных клапанов;
- медленное открытие клапанов;
- диапазон настройки давления газа, подаваемого на горелку: 15-120 мбар;
- способ присоединения к горелке: газовое колено;
- параметры соединения: DN80, DN65;
- диапазон настройки реле минимального давления: 24-250 мбар;
- эксплуатация при внешних температурах: -10…+60 С°.
Подробнее о газовой рампе
- Газовая рампа состоит из двух предохранительно-запорных клапанов, регулятора давления, фильтра, реле минимального давления/ проверки клапанов на утечки, импульсной трубки, реле максимального давления, газового колена с фланцем.
- Автоматические клапаны установлены последовательно. Работают отдельно, не зависят друг от друга. Медленно открываются при поступлении рабочего напряжения. Газ подается через фильтр, очищается от грязи и примесей. Во время работы горелки э/м клапаны открыты.
- Первый автоматический клапан отсекает поток (2 положения: открыт/закрыт). Второй выполняет запорную и регулирующую функции, оснащен регулятором выходного давления.
- Клапаны быстро закрываются под воздействием пружин при отсутствии/ недостаточности напряжения.
- Между первым и вторым клапаном находится реле минимального давления газа, которое также выполняет функцию контроля герметичности клапанов в закрытом положении. Реле настраивается в широком диапазоне. При недопустимом падении давления или негерметичности э/м клапанов направляет сигнал на менеджер горения для безопасной блокировки горелки.
- Регулируемое реле максимального давления газа размещено на выходе газовой арматуры. В случае превышения давления установленной величины отправляет сигнал на автоматику.
Монтаж в систему
Присоединение газовой арматуры осуществляется исходя из особенностей теплогенерирующей установки. Газовая рампа может крепиться снизу/ сверху, с поворотом вправо/ влево относительно горелки. Важно учесть направление движения газа, для чего на корпус нанесена стрелка. Операции по монтажу и настройке оборудования должен выполнять только квалифицированный специалист.
Крепление к газопроводу требует использования антивибрационной вставки, которая исключит передачу вибраций, компенсирует несоосность газовой арматуры и газопровода, устранит механические напряжения.
Регулярность обслуживания
Фильтр газовой рампы необходимо очищать от грязи с периодичностью не реже 1 раз в год. Внеплановое обслуживание проводится при резком падении давления на фильтре.
Доп. заказ
У нас можно купить газовую рампу Baltur MM40.065, антивибрационную вставку BTGA и газовый кран BTVS со склада и под заказ. Для уточнения информации по заказу обращайтесь к нашим консультантам.
