Описание

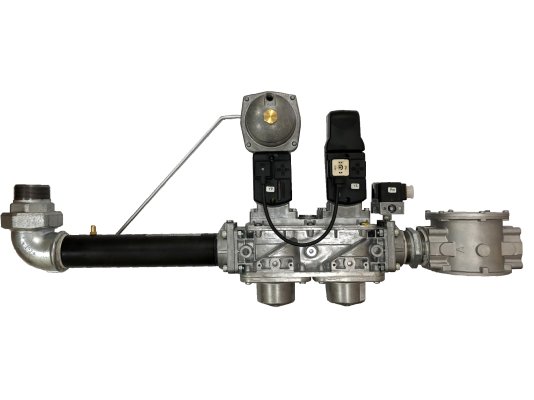

Газовая рампа Baltur MM40.080 C120S F065, арт: 19990568 подходит для систем с одноступенчатым регулированием мощности. Обеспечивает безопасное и надежное функционирование горелки. Выполняет функции регулировки давления газа, управления потоком, герметичного перекрытия газопровода, контроля утечек. Является частью газовых, газодизельных и газомазутных горелок, работающих на метане или сжиженном газе.
Особенности и параметры:
- одноступенчатый режим регулирования мощности;
- раздельное подключение э/м клапанов;
- работа с природным, сжиженным газом;
- максимальное входящее давление газа — 500 мбар;
- минимальное входное давление — 200 мбар;
- напряжение питающей электросети: 230 В, -15%, +10 %;
- защита от пыли и брызг, падающих с любой стороны по стандарту IP 54;
- параметры соединения: DN 80 и DN 65;
- медленное открытие клапанов при розжиге горелки;
- встроенная функция контроля герметичности;
- настройка выходного давления газа в пределах 15-120 мбар;
- регулируемое реле, диапазон: 24-250 мбар;
- температуры окружающего воздуха: -10…+60 С°.
Подробнее о газовой рампе
- Газовая арматура объединяет несколько устройств, обеспечивает безопасное управление потоком газа. Основные элементы газовой рампы: блок электромагнитных клапанов со встроенным фильтром, регулятор давления, реле минимального давления, реле контроля герметичности клапанов, фланцевое колено, импульсная трубка, фланец, штуцер для контроля давления.
- Клапаны безопасности установлены последовательно по ходу движения газа. Управляются отдельно. Медленно открываются при подаче рабочего напряжения. Поток проходит очистку от грязи перед поступлением на первый клапан.
- На входе установлено реле, контролирующее давление газа. При недостаточности давления реле сигнализирует менеджеру горения для безопасного отключения горелки.
- Первый предохранительный клапан обеспечивает функцию запирания. Имеет два положения: закрыт/ открыт. Второй клапан оснащен регулятором давления и выполняет функции отсечки и регулировки выходного давления. При потере напряжения клапаны быстро закрываются усилием жестких пружин.
- Между газовыми клапанами смонтировано реле контроля герметичности, которое отслеживает плотность прилегания арматуры. Направляет сигнал на автоматику при обнаружении утечек.
Интеграция в систему
Крепление на горелку может осуществляться снизу/ сверху, с поворотом влево или вправо, в зависимости от конфигурации топочной установки. На корпус газовой рампы нанесена стрелка, которую требуется совместить с направлением движения потока.
При монтаже газовой рампы в газопровод используется аксиальный компенсатор, перед которым монтируется шаровой кран. Антивибрационное приспособление не допускает передачу вибраций от горелки на газопровод, компенсирует отклонение осей соединяемых элементов, устраняет механические напряжения.
Техническое обслуживание
Обслуживание и чистка фильтра газовой арматуры проводится каждый год или чаще, при значительном падении давления на фильтре. В процессе ТО требуется извлечь фильтроэлемент, прочистить полость фильтра и заменить фильтрующую вставку.
Опции
Купить газовую рампу Baltur MM40.080 можно с дополнительными принадлежностями, не входящими в стандартную комплектацию: с аксиальным компенсатором BTGA и газовым краном BTVS.
