Описание

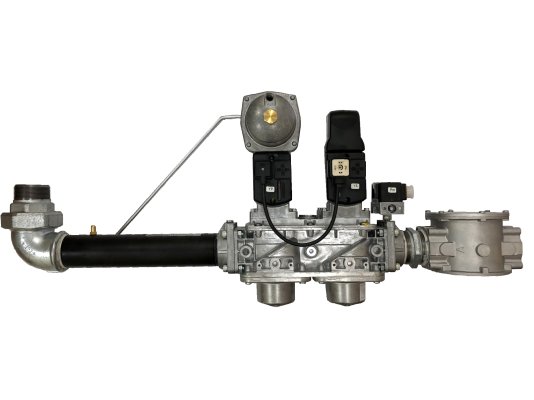

Газовая рампа Baltur MM40.065 F120S F065, арт: 19990577 обеспечивает безопасную и надежную работу газовой установки, регулирует расход газа, поддерживает стабильные характеристики давления, контролирует герметичность клапанов. Входит в состав газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием мощности.
Характеристики и особенности:
- напряжение электропитания: 230 В, -15%, +10 %;
- рабочая среда: природный, сжиженный газ;
- максимальное давление газа в магистрали подачи — 500 мбар;
- минимальное входное давление газа — 200 мбар;
- одноступенчатый тип регулирования мощности;
- электромагнитные запорные клапаны класса А гр. 2 с раздельным управлением;
- защита электрических контактов от пыли и брызг по стандарту IP 54;
- присоединение к горелке с помощью газового колена с фланцем;
- параметры выходного отверстия: DN 65;
- диапазон настройки выходного давления: 15-120 мбар;
- регулируемое реле миним. давления/ контроля на утечки, диапазон настройки: 24-250 мбар.
Подробнее о газовой рампе
- В газовой рампе объединены несколько устройств: блок автоматических клапанов с фильтром в моноблочном исполнении, реле минимального давления с функцией проверки герметичности, регулятор давления, газовое колено с фланцем, импульсная трубка, измерительный штуцер.
- Газовые клапаны размещены последовательно по ходу движения газа. Открываются при поступлении напряжения на э/м катушки по команде топочного автомата. Газ очищается от загрязнений на входе, проходя через фильтр тонкой очистки.
- Первый газовый клапан с функцией отсечки потока имеет только 2 положения: закрыт/ открыт. Второй клапан оснащен регулятором расхода газа. Обеспечивает отсечную и регулирующую функцию, поддерживает постоянное давление газа с учетом настроек.
- В случае потери питания электромагнитные клапаны быстро закрываются усилием жестких пружин.
- Регулируемое реле установлено между клапанами, контролирует достаточность давления газа на входе в арматуру, сигнализирует о недопустимо низком давлении, а также контролирует герметичность клапанов в закрытом положении. При обнаружении утечек отправляет сигнал менеджеру горения, который блокирует работу горелки.
Установка
Газовая рампа присоединяется к горелке. Варианты размещения могут варьироваться исходя из конструктивных особенностей и удобства эксплуатации: снизу/ сверху горелки, с поворотом влево или вправо
При монтаже газовой рампы необходимо совместить стрелку на корпусе с направлением движения газа. Для интеграции в газопровод требуется специальная антивибрационная вставка, исключающая передачу вибраций от горелки и компенсирующая отклонение осей соединяемых элементов.
Опции
Купить газовую рампу Baltur MM40.065 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS.
Рабочие температуры
Газовая рампа Baltur может эксплуатироваться в диапазоне температур окружающей среды -10…+60 С°.
Обслуживание
Встроенный фильтр газовой арматуры требует регулярной очистки и замены фильтрующего элемента. Плановое ТО проводиться не менее одного раза в год. Внеплановая очистка фильтра и установка нового фильтроэлемента выполняются при заметном перепаде давления до и после фильтра.
